ЦПГ BBC 4T GY6 100, Ø50 мм, тюнинг GY6 50, с сальниками клапанов

ЦПГ BBC 4T GY6 100 с диаметром 50 мм

Комплект предназначен для ремонта и тюнинга верхней части четырехтактного двигателя GY6 50. Цилиндр диаметром 50 мм и соответствующий поршень образуют увеличенную цилиндро-поршневую группу, которую в товарной номенклатуре обозначают как GY6 100. Такое решение применяют при износе штатного цилиндра, поршня и колец либо при переходе на конфигурацию с большим диаметром цилиндра. Обозначение GY6 100 не следует воспринимать как универсальное подтверждение точного объема двигателя: конечный объем зависит также от хода коленвала.

Состав и назначение деталей

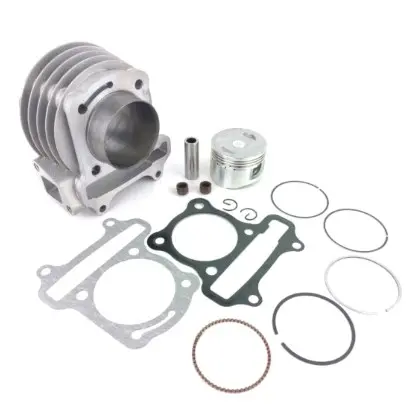

В комплект входят цилиндр с наружными ребрами охлаждения, поршень, поршневые кольца, палец, стопорные кольца, прокладки и сальники клапанов. Цилиндр и поршень формируют камеру, в которой происходит сжатие смеси, а поршневые кольца уплотняют зазор между деталями и участвуют в регулировании количества масла на стенке цилиндра. Палец соединяет поршень с шатуном, стопорные кольца удерживают его от осевого смещения, прокладки герметизируют соединения после сборки. Сальники клапанов предназначены для обслуживания головки цилиндра и ограничивают попадание масла по стержням клапанов.

Это комплект ЦПГ без головки цилиндра, распредвала и рокеров. Он подходит для ремонта, при котором сохраняется совместимая головка, однако ее камера сгорания и клапанный механизм должны корректно работать с цилиндром и поршнем диаметром 50 мм. Наружное оребрение цилиндра увеличивает площадь отвода тепла в системе воздушного охлаждения двигателя.

Что проверить перед выбором

• Тип двигателя: основой должен быть четырехтактный GY6 50 соответствующей модификации; название модели скутера само по себе не подтверждает совместимость.
• Диаметр цилиндра: эта версия имеет размер Ø50 мм. Его необходимо сопоставить с требуемой конфигурацией двигателя и установленной головкой цилиндра.
• Геометрия установки: сравните диаметр нижней части цилиндра, его высоту, расположение шпилек, масляных каналов и проема для цепи ГРМ со снятой деталью.
• Поршневая пара: проверьте диаметр пальца, высоту поршня, положение проточек под клапаны и направление установки. Эти параметры могут различаться у внешне похожих версий GY6.
• Свободный ход деталей: до окончательной сборки необходимо убедиться, что поршень не контактирует с клапанами, а цилиндр свободно устанавливается в картер без упора нижней частью.

Для двигателей семейства 139QMA и 139QMB выпускаются несколько вариантов 50-миллиметровых комплектов. Поэтому надписи GY6 и GY6 50 недостаточно: надежный подбор выполняют одновременно по коду двигателя и фактическим размерам снятой ЦПГ. Если картер, головка или коленвал ранее менялись, приоритет имеют измерения установленной конфигурации.

Установка и первичная проверка

Перед монтажом очищают привалочные поверхности, проверяют плоскость головки и состояние шпилек. Поршневые кольца устанавливают в предусмотренные канавки с учетом их маркировки и направления, контролируют зазоры в замках. Палец, поршень и зеркало цилиндра смазывают моторным маслом, а стопорные кольца полностью размещают в посадочных канавках. При сборке используют подходящие прокладки, выставляют фазы газораспределения и регулируют клапанные зазоры по требованиям конкретного двигателя. Резьбовые соединения затягивают в установленной последовательности и с моментом, указанным изготовителем техники.

После перехода на цилиндр большего диаметра проверяют настройку подачи топлива, работу зажигания, уровень масла и отсутствие утечек. Первый запуск выполняют только после ручного проворачивания коленвала и проверки свободного движения поршня и клапанов. В начальный период эксплуатации избегают длительной работы на предельной нагрузке, контролируют посторонние звуки, герметичность соединений и состояние свечи.

Практические преимущества

• Согласованные цилиндр и поршень Ø50 мм позволяют выполнить ремонт и тюнинг GY6 50 одной размерной группой, не подбирая эти две основные детали отдельно.
• Кольца, палец, фиксаторы и прокладки закрывают основные операции по сборке ЦПГ, а сальники клапанов позволяют одновременно обслужить уплотнение клапанного механизма.
• Развитые ребра цилиндра увеличивают площадь теплообмена с потоком воздуха, что соответствует конструкции двигателя с воздушным охлаждением.

Комплект подойдет для осознанной переделки или восстановления четырехтактного GY6 50, когда подтверждены диаметр 50 мм и вся присоединительная геометрия. Точная сверка перед разборкой помогает избежать несовпадения картера, головки, поршневого пальца и клапанного механизма.
