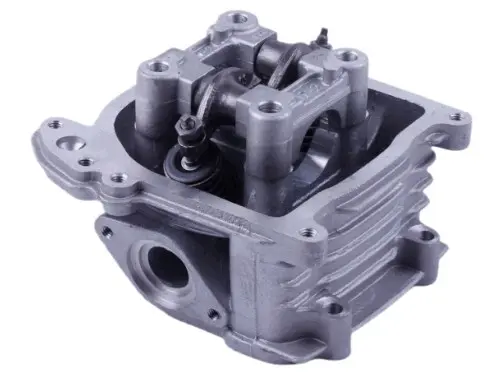

Головка цилиндра 4T GY6 80 (Ø47), голая, с клапанами и постелью AMG

Головка цилиндра 4T GY6 80 (Ø47) AMG — верхняя часть двигателя, которая закрывает цилиндр и формирует камеру сгорания. Через клапаны в неё поступает свежая смесь и выходят отработавшие газы. Герметичность клапанов и стыка с цилиндром необходима для нормальной компрессии, устойчивого запуска и работы двигателя под нагрузкой. Обозначение 4T указывает на четырёхтактный двигатель.

Конструкция и исполнение

Исполнение — голая головка с клапанами и постелью. Такую головку подбирают для замены корпуса с указанными деталями, а при сборке отдельно проверяют состав устанавливаемого клапанного механизма. Постель служит опорой для деталей механизма газораспределения: её посадки и крепления должны соответствовать сопрягаемым частям. На корпусе предусмотрены наружные рёбра охлаждения, боковой канал с фланцем и отверстия крепления.

Головка нужна при трещинах корпуса, повреждении резьбы, нарушении геометрии привалочной плоскости или износе посадок, когда ремонт снятой детали уже нецелесообразен. Негерметичные клапаны могут сопровождаться потерей компрессии, затруднённым запуском и снижением тяги. Однако эти симптомы сами по себе не доказывают неисправность головки: причину подтверждают проверкой герметичности и осмотром разобранного узла.

Что сверить при подборе

Ориентируйтесь на обозначение GY6 80 и размерный маркер Ø47, затем сопоставьте головку со снятой деталью. Одного обозначения двигателя недостаточно, если цилиндр или другие части мотора уже заменяли. Проверьте расположение крепёжных отверстий, форму поверхности прилегания к цилиндру, канал привода газораспределения и отверстия для прохода масла. Прокладка должна совпадать с обеими сопрягаемыми поверхностями и не перекрывать каналы.

Сравните фланцы впуска и выпуска, крепление клапанной крышки, посадку свечи и геометрию камеры сгорания. Для переноса деталей со старой головки сверьте постель и посадки клапанного механизма. Несовпадение этих мест может помешать сборке, нарушить работу привода или привести к утечкам. Размер Ø47 не заменяет проверку остальных сопряжений и не служит универсальным размером отверстий головки.

Замена и проверка

Работу выполняют на остывшем двигателе. До разборки очищают наружную поверхность, выставляют механизм газораспределения по меткам и фиксируют положение его деталей. После снятия головки осматривают поверхность цилиндра, шпильки, резьбы и масляные каналы. Остатки старой прокладки удаляют аккуратно, не повреждая плоскость и не допуская попадания загрязнений внутрь двигателя.

При сборке используют подходящую новую прокладку головки; уплотнения крышки и соединений впуска и выпуска проверяют и заменяют при повреждении. До установки оценивают прилегание клапанов и состояние деталей, которые будут перенесены. Крепёж затягивают в последовательности и с моментом, предусмотренными для конкретного двигателя: чрезмерное усилие способно повредить резьбу или деформировать плоскость.

После сборки проверяют метки газораспределения, регулируют клапанные зазоры по требованиям двигателя и вручную проворачивают коленвал, убеждаясь в отсутствии упора. При первом запуске контролируют герметичность соединений и посторонние звуки. Ошибка в подборе головки, установке фаз или затяжке может вызвать потерю компрессии, утечки и контакт клапанов с поршнем.
