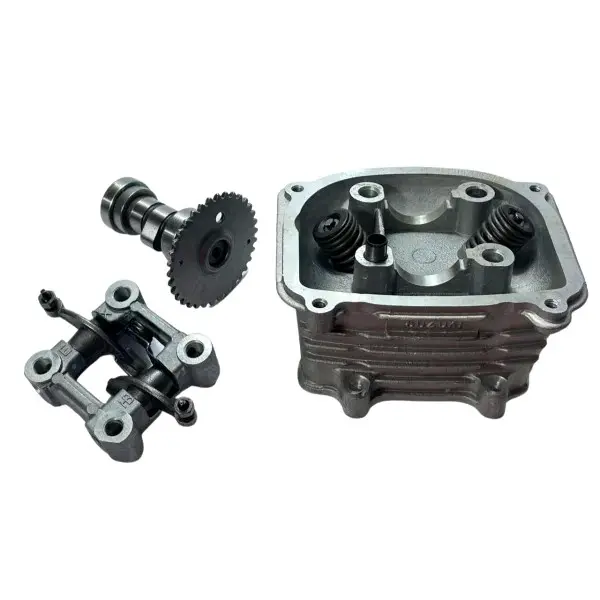

Головка цилиндра 4T GY6 125 в сборе, без крышки

Головка цилиндра для двигателя 4T GY6 125

Эта головка предназначена для ремонта верхней части четырехтактного двигателя GY6 125. Она закрывает цилиндр, образует верхнюю часть камеры сгорания и служит корпусом для клапанного механизма. Впускной и выпускной клапаны управляют наполнением цилиндра и отводом отработавших газов, а распредвал через коромысла открывает их в нужные фазы. Исправное состояние головки, клапанов и деталей газораспределения необходимо для герметичности камеры, нормальной компрессии и ровной работы двигателя.

Состав и конструкция

Версия поставляется в сборе без клапанной крышки. Вместе с корпусом головки предусмотрены установленные клапаны с пружинами, распредвал со звездой привода и отдельная опора коромысел с коромыслами. Такой состав позволяет заменить сразу основные детали верхней части газораспределительного механизма, если старый корпус и сопряженные компоненты имеют износ или повреждения. На корпусе выполнены внешние охлаждающие ребра, посадочные плоскости, отверстия под крепеж, каналы и места присоединения впуска и выпуска.

• Корпус головки: размещает клапаны и формирует верхнюю часть камеры сгорания.
• Клапаны с пружинами: отвечают за открытие и закрытие впускного и выпускного трактов.
• Распредвал со звездой: работает с цепным приводом ГРМ и задает движение клапанов.
• Опора с коромыслами: передает движение кулачков распредвала клапанам.
• Клапанная крышка: в эту позицию не входит, поэтому для сборки нужна совместимая крышка.

Когда требуется замена

Головку меняют при трещинах или деформации корпуса, повреждении резьбы свечного отверстия, износе направляющих и седел клапанов, а также при повреждении распредвала либо коромысел. Поводом для проверки верхней части двигателя могут стать снижение компрессии, посторонний шум в зоне клапанного механизма, нарушение фаз или негерметичность соединения с цилиндром. Перед заказом полезно разобрать старую головку и определить, какие детали повреждены: собранная версия особенно уместна, когда ремонтировать нужно не один компонент.

Как проверить совместимость

Основной ориентир — четырехтактный двигатель семейства GY6 рабочим объемом 125 см³. Одного указания объема недостаточно: у техники разных выпусков встречаются отличия в исполнении головки и навесных соединениях. Сопоставьте новую деталь со снятой головкой до начала монтажа, не устанавливая ее с усилием и не дорабатывая посадочные места.

• сверьте расположение шпилек и остальных крепежных отверстий, контур плоскости прилегания к цилиндру;
• сравните форму камеры, расположение клапанов, свечного отверстия и каналов смазки;
• проверьте проход цепи ГРМ, положение направляющей и совместимость звезды распредвала с приводом;
• сопоставьте впускной и выпускной каналы, крепления коллектора и выпускного патрубка;
• убедитесь, что имеющаяся клапанная крышка подходит по контуру, отверстиям и уплотнению.

Установка и настройка

Монтаж головки связан с разборкой газораспределительного механизма и точной установкой фаз, поэтому работу следует выполнять по сервисным данным конкретного двигателя. Посадочные поверхности цилиндра и головки очищают от остатков старого уплотнения без царапин и повреждений. При сборке устанавливают исправные направляющие втулки и новую прокладку головки, контролируют свободный проход масляных каналов и правильное положение направляющей цепи.

После установки необходимо выставить коленвал и распредвал по меткам, правильно уложить цепь на звезду, привести натяжитель в рабочее положение и отрегулировать зазоры клапанов. Крепеж головки затягивают в последовательности и с моментом, указанными для конкретной модификации двигателя. До запуска проверяют свободное проворачивание механизма и отсутствие контакта клапанов с поршнем. Правильный подбор и настройка позволяют использовать эту головку для комплексного восстановления верхней части двигателя GY6 125 без покупки корпуса, распредвала и коромысел по отдельности.
