Головка цилиндра Honda DIO ZX 65 Ø44 KOMATCU

Головка цилиндра Honda DIO ZX 65 Ø44 KOMATCU

Головка закрывает цилиндр со стороны камеры сгорания и служит местом установки свечи зажигания. От плотности её прилегания к цилиндру зависит герметичность камеры: при нарушении стыка газы прорываются наружу, двигатель теряет компрессию и хуже запускается. Такую деталь подбирают при замене повреждённой головки или восстановлении цилиндропоршневой группы, когда прежнюю головку нельзя использовать повторно.

Конструкция и причины замены

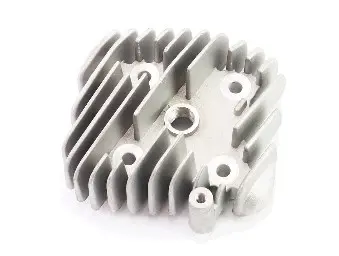

На наружной стороне расположены развитые рёбра охлаждения, центральное отверстие под свечу и отверстия крепления. Рёбра увеличивают поверхность отвода тепла, поэтому при осмотре нужно оценивать не только корпус, но и их состояние. Грязь между рёбрами затрудняет охлаждение, а сильные сколы уменьшают площадь теплоотдачи. При установке вокруг головки сохраняют предусмотренное конструкцией пространство для прохождения воздуха.

Поводом для замены могут стать трещины, повреждение свечной резьбы, деформация привалочной плоскости или разрушение корпуса у креплений. Следы прорыва газов возле стыка, повторяющаяся потеря герметичности и неплотно сидящая свеча требуют проверки головки. Одного затруднённого запуска недостаточно для вывода о её неисправности: похожие симптомы возникают и при износе других деталей цилиндропоршневой группы.

Что сверить при подборе

Сопоставьте обозначения 65 и Ø44 с установленной цилиндропоршневой группой, затем сравните новую головку со снятой. Проверьте расположение и расстояния между крепёжными отверстиями, форму прилегающей к цилиндру поверхности и камеры сгорания. Отдельно сверьте посадку свечи, её резьбу и требуемую длину резьбовой части. Совпадение внешнего контура само по себе не означает, что головка правильно состыкуется с цилиндром.

Учитывайте фактическую конфигурацию двигателя после прежних ремонтов. Если цилиндр или поршень уже меняли, ориентироваться только на название техники недостаточно. Несоответствие камеры сгорания и поршня может изменить условия сжатия или привести к контакту деталей. Неподходящая свечная посадка также нарушает работу двигателя, поэтому свечу выбирают по требованиям установленной головки, а не только по той, что стояла раньше.

Особенности установки

Работу выполняют на остывшем двигателе. После снятия старой головки очищают сопрягаемые поверхности от остатков уплотнения и нагара, не оставляя царапин и не допуская попадания загрязнений в цилиндр. Проверяют плоскость цилиндра, состояние шпилек, гаек и резьбы. Уплотнение стыка восстанавливают по конструкции конкретного двигателя; если предусмотрена прокладка головки, при сборке используют новую подходящую прокладку.

Головка должна садиться ровно, без перекоса и принудительного подтягивания крепежом. Гайки затягивают постепенно и равномерно в последовательности и с моментом, указанными в руководстве двигателя. Чрезмерная затяжка может повредить резьбу или деформировать деталь, а недостаточная — оставить негерметичный стык. Одновременно осматривают свечу и прилегающие кожухи охлаждения. После сборки проверяют герметичность соединения и отсутствие посторонних звуков; при признаках прорыва газов двигатель останавливают и проверяют посадку головки.
