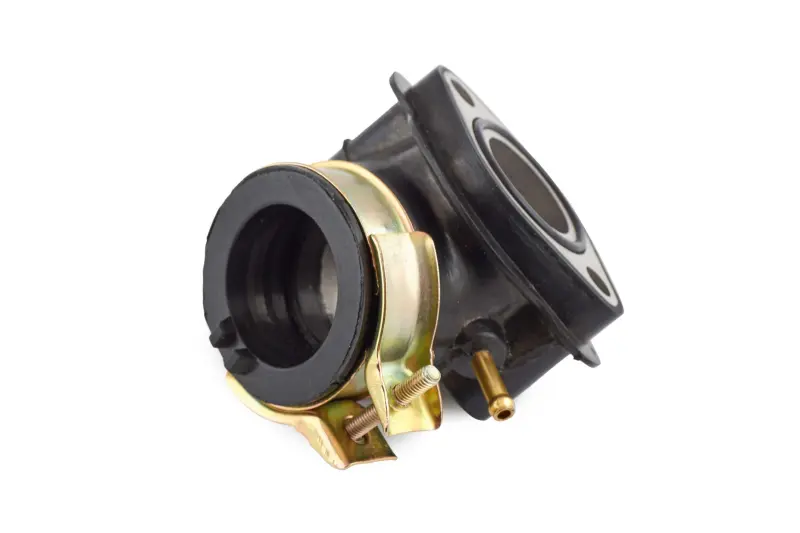

Патрубок карбюратора (коллектор) 4T GY6 125/150

Патрубок карбюратора (коллектор) 4T GY6 125/150

Впускной патрубок предназначен для скутеров с четырёхтактными двигателями GY6 объёмом 125 или 150 см³. Он устанавливается между карбюратором и головкой цилиндра, образуя участок впускного тракта, по которому топливно-воздушная смесь поступает в двигатель. Плотное соединение в этой зоне необходимо для нормального смесеобразования, уверенного запуска и устойчивой работы двигателя на холостом ходу.

Коллектор выполнен в форме углового патрубка. Со стороны двигателя предусмотрен крепёжный фланец, со стороны карбюратора — посадочная часть с металлическим хомутом. В конструкции также имеется вакуумный штуцер. Такая конфигурация применяется во впускной системе карбюраторных скутеров GY6 125/150 и позволяет заменить изношенный патрубок отдельно, не меняя весь карбюраторный узел.

Когда требуется замена

Состояние коллектора стоит проверить при нестабильном холостом ходе, затруднённом запуске или подозрении на подсос воздуха. Основанием для замены служат трещины, пересыхание или деформация резиновой части, ослабленная посадка карбюратора и потеря плотности соединений. Даже небольшой дефект впускного патрубка может нарушить герметичность участка между карбюратором и цилиндром и повлиять на состав смеси.

Замена также уместна во время обслуживания карбюратора, если снятый коллектор утратил форму или уже не прилегает плотно к соединяемым деталям. Новый патрубок восстанавливает штатную конфигурацию впуска при условии, что его форма и посадочные параметры соответствуют установленному узлу.

Конструкция и назначение элементов

• угловая форма обеспечивает соединение карбюратора с головкой цилиндра в предусмотренной компоновке впуска;
• фланец служит для крепления патрубка со стороны двигателя;
• посадочная часть принимает карбюратор и формирует плотное соединение;
• металлический хомут удерживает патрубок на карбюраторе;
• вакуумный штуцер предусмотрен для подключения соответствующей линии.

Как подобрать патрубок

Обозначения GY6 и 125/150 указывают на назначение детали, однако у разных версий двигателей и карбюраторов геометрия впуска может отличаться. Перед покупкой сопоставьте патрубок со снятой деталью. Проверьте форму и направление изгиба, расположение крепёжных отверстий на фланце, посадку со стороны карбюратора, положение вакуумного штуцера и размеры соединений. Совпадения рабочего объёма двигателя недостаточно, если конфигурация установленного впуска отличается.

Особенно внимательно оцените взаимное расположение фланца, посадочной части и штуцера. Патрубок должен занять место старой детали без перекоса, а карбюратор — входить в посадочную часть ровно. Предварительное сравнение помогает избежать ситуации, когда коллектор подходит по общему назначению, но отличается расположением креплений или направлением соединений.

Установка

Перед монтажом удалите загрязнения и остатки старых уплотнений с привалочных поверхностей. Установите фланец без перекоса, после чего ровно вставьте карбюратор в посадочную часть и зафиксируйте соединение металлическим хомутом. Хомут должен надёжно удерживать карбюратор, не допуская ослабленной посадки.

После сборки проверьте положение вакуумных шлангов: они не должны быть пережаты. Убедитесь, что патрубок не упирается в соседние элементы и все соединения сохраняют правильное положение. При точном совпадении конфигурации коллектор позволяет восстановить герметичный участок впуска скутера GY6 125/150 и вернуть карбюраторной системе нормальные условия работы.
