Цилиндро-поршневая группа (ЦПГ) 4T CB150 Ø63,5 мм

Цилиндро-поршневая группа 4T CB150 Ø63,5 мм предназначена для ремонта поршневой части четырёхтактного двигателя. Цилиндр задаёт направление движения поршня, а поршень передаёт давление газов через шатун на коленчатый вал. От состояния цилиндра, поршня и колец зависят компрессия, расход масла и тяга под нагрузкой. Обозначение 4T означает четырёхтактное исполнение.

Конструкция и причины замены

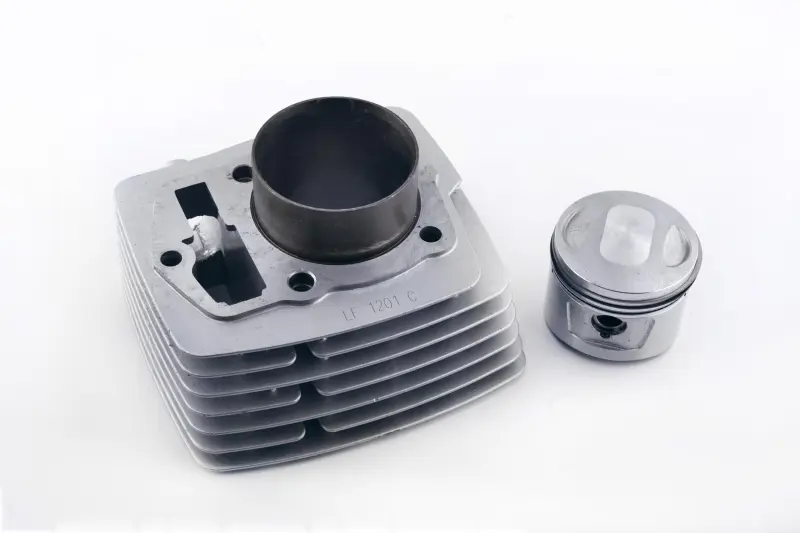

Группа объединяет цилиндр и поршень. Наружные рёбра цилиндра увеличивают поверхность отвода тепла. У поршня предусмотрены канавки для колец, отверстие под палец и выборки на днище. На цилиндре нанесена маркировка с различимой частью «1201 C». При подборе её учитывают вместе с размерами и формой детали: один заводской индекс не заменяет проверки посадочных мест.

Проверить ЦПГ стоит при падении тяги, трудном запуске, повышенном расходе масла, синем дыме из выхлопа или стуке в поршневой части. Эти признаки требуют диагностики, поскольку не указывают однозначно на износ цилиндра. Решение о замене принимают после осмотра и измерений: поводом могут стать задиры, овальность цилиндра, повреждения юбки поршня или канавок колец. Новые кольца не исправят геометрию сильно изношенного цилиндра.

Как проверить соответствие

Сверьте обозначение двигателя и параметры снятой поршневой группы. Диаметр Ø63,5 мм нужно проверять наряду с высотой цилиндра между привалочными плоскостями, наружным диаметром и длиной части, входящей в картер. Сравните расстояния между крепёжными отверстиями, расположение каналов и контуры прокладок. Совпадение только диаметра не обеспечивает правильную посадку.

У поршня важны диаметр пальца, расстояние от его оси до днища, форма верхней части и выборок, размеры канавок под кольца. Другая высота поршня может изменить зазор до головки, а неподходящая форма днища — привести к контакту с клапанами. Ошибка в размерах цилиндра мешает сборке; попытка притянуть его крепежом способна повредить детали. Размеры сравнивают измерительным инструментом, а рабочие зазоры проверяют по требованиям конкретного двигателя.

Что учесть при установке

До сборки выясняют причину повреждения старой ЦПГ. Следы перегрева, задиры и недостаточная смазка требуют устранения причины, иначе новые поверхности быстро получат такой же износ. После снятия цилиндра очищают привалочные плоскости, защищая картер от грязи и остатков прокладок. Осматривают поршневой палец, верхнюю головку шатуна и поверхность прилегания головки цилиндра.

Прокладки цилиндра подбирают новыми, с подходящей толщиной и расположением отверстий. Проверяют зазор в замках колец и их посадку в канавках поршня. Кольца ставят с учётом маркировки и схемы расположения замков, поршень ориентируют по инструкции двигателя. Поверхности трения смазывают моторным маслом, а цилиндр надвигают плавно, сжимая кольца без ударов. Стопорные кольца пальца должны полностью войти в свои канавки.

Крепёж затягивают в предусмотренной последовательности и с установленным моментом. После сборки проверяют фазы газораспределения и свободное проворачивание двигателя вручную. При первом запуске контролируют соединения на утечки и прислушиваются к посторонним звукам. Приработку новой ЦПГ проводят в режиме, рекомендованном изготовителем двигателя.
