Звезда передняя для Zongshen ZS125J 428-17T FR

Передняя звезда для Zongshen ZS125J с обозначением 428-17T FR передаёт вращение с выходного вала коробки передач на приводную цепь. Через заднюю звезду усилие поступает к колесу. Эта деталь нужна при замене изношенной ведущей звезды и восстановлении нормального зацепления цепного привода.

Обозначение и конструкция

428 — типоразмер цепи с шагом 12,7 мм, а 17T означает 17 зубьев. Шаг измеряется между центрами соседних пальцев цепи. При подборе учитывают весь типоразмер: одного совпадения шага недостаточно, поскольку цепь должна соответствовать профилю зубьев и ширине венца. Обозначение FR сохранено в названии детали.

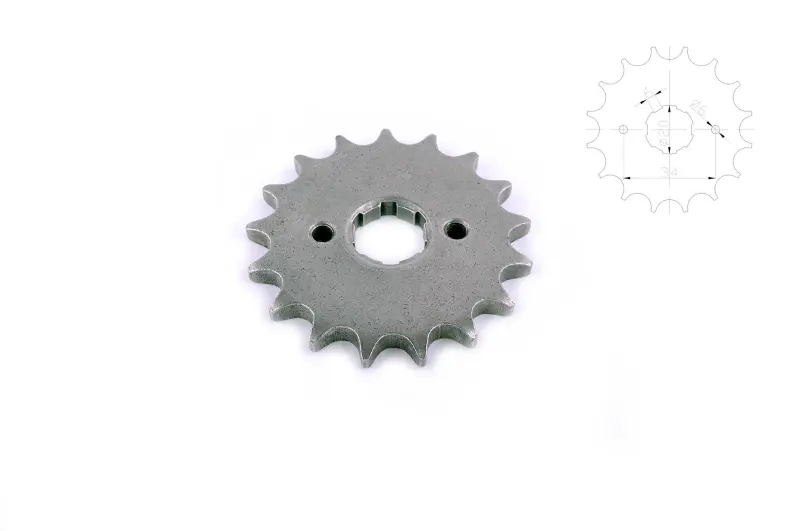

У звезды центральное шлицевое отверстие и два круглых отверстия по его сторонам. Шлицы обеспечивают соединение с валом и передачу вращения. Для правильной посадки имеют значение их профиль, размеры отверстия, толщина звезды и положение зубчатого венца относительно посадочной поверхности. Ошибка в этих параметрах мешает установке или нарушает линию движения цепи.

Когда требуется замена

Осмотрите зубья: сильно заострённые вершины, загнутые в одну сторону рабочие грани, сколы и заметно неодинаковый профиль указывают на износ или повреждение. Поводом проверить привод также служат рывки под нагрузкой, непривычный шум и неравномерное движение цепи. Эти признаки не определяют причину сами по себе — вместе со звездой проверяют цепь, заднюю звезду и крепление.

Изношенная цепь плохо согласуется с новым зубчатым венцом и ускоряет его выработку. Если цепь вытянута, звенья заедают, а задняя звезда тоже изношена, замену планируют комплектом. Грязь, недостаток смазки, чрезмерное натяжение и перекос цепи сокращают срок службы зубьев даже после установки новой детали.

Что сверить со снятой звездой

• Типоразмер цепи 428 и число зубьев 17.
• Профиль и размеры шлицевого отверстия, посадку на валу.
• Толщину детали и смещение зубчатого венца относительно крепления.
• Расположение двух отверстий и соответствие штатному фиксатору.
• Зазор до защитной крышки и соседних деталей после установки.

Если снятая звезда имеет другое число зубьев, переход на 17 зубьев изменит передаточное отношение. Одновременно может измениться требуемое положение заднего колеса при натяжении цепи. Для обычного ремонта сохраняют предусмотренное сочетание звёзд и цепи; заменять число зубьев без проверки привода не стоит.

Установка и проверка

Работу выполняют при заглушённом двигателе и устойчиво установленном мотоцикле. Снимают защитную крышку, очищают место вокруг звезды, ослабляют цепь и освобождают штатное крепление по руководству к технике. До снятия запоминают ориентацию детали и порядок расположения фиксаторов. На открытом валу проверяют состояние шлицев, а рядом — следы утечки масла и повреждения защитных деталей.

Новую звезду устанавливают без перекоса и забивания на вал. Крепление затягивают и стопорят по требованиям руководства, затем выставляют соосность и провис цепи. При заглушённом двигателе вручную проворачивают заднее колесо, проверяя несколько положений цепи: она должна двигаться без закусывания и касания крышки. Неправильная посадка или перетяжка цепи ускоряет износ привода и увеличивает нагрузку на вал и его опоры.
