Вакуумный топливный кран Yamaha JOG 3KJ с отстойником AMG-2

Вакуумный топливный кран с отстойником AMG-2 для Yamaha JOG 3KJ управляет подачей бензина к карбюратору. Вакуумное управление позволяет открывать подачу при работе двигателя и перекрывать её после остановки. Исправный кран помогает избежать постоянного поступления топлива в карбюратор, но не заменяет исправную запорную иглу в его поплавковой камере.

Устройство и назначение

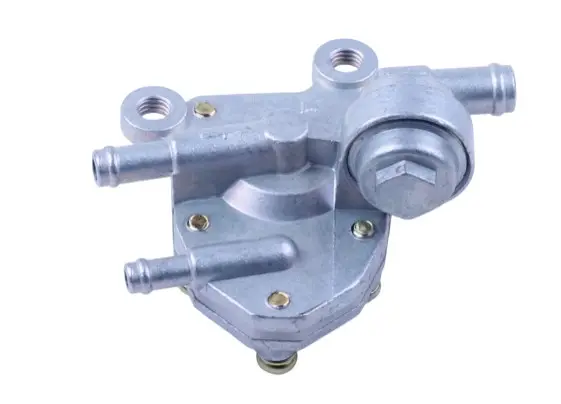

Кран выполнен в корпусе с крышкой на винтах, штуцерами для подключения шлангов и двумя резьбовыми крепёжными отверстиями. На концах штуцеров есть выступы для удержания шлангов. Отстойник служит для накопления оседающих загрязнений из топлива. Его состояние стоит учитывать при обслуживании: скопившийся осадок нельзя оставлять в топливном тракте после замены крана.

Работой вакуумного крана управляет разрежение, передаваемое по отдельному шлангу. Поэтому его исправность зависит не только от внутреннего механизма, но и от герметичности подключения. Трещины, неплотная посадка или перегиб управляющего шланга могут нарушить открытие подачи. Наличие нескольких штуцеров требует внимательного подключения: назначать им роль только по расположению нельзя.

Когда нужна замена

Повод проверить кран — подтекание бензина по корпусу или соединениям, прекращение подачи при наличии топлива в баке либо её сохранение после остановки двигателя. Неустойчивая работа и остановки под нагрузкой также могут сопровождать недостаточную подачу бензина. Эти симптомы сами по себе не доказывают поломку крана: сначала проверяют шланги и исключают засорение топливного пути. Бензин в вакуумном шланге может указывать на нарушение герметичности внутренней мембраны.

Что сверить при подборе

Сопоставьте снятый кран с заменой по форме корпуса, расположению крепёжных отверстий и доступному месту для установки. Проверьте количество, направление и посадочные диаметры штуцеров, а также схему подключения топливного и вакуумного шлангов. Корпус должен размещаться без упора в соседние детали, а шланги — подходить без натяжения и резких изгибов. Совпадение общего вида не компенсирует различия в креплении или подключении.

Осмотрите резиновые шланги и хомуты: затвердевшие концы, трещины и слабая фиксация способны вызвать течь даже с новым краном. Повреждённые шланги и уплотнения соединений меняют вместе с деталью. Если в снятом отстойнике много грязи, проверьте прилегающий участок топливопровода и состояние фильтра, если он установлен: оставшиеся загрязнения могут снова ограничить подачу.

Установка и проверка

Работайте на остывшем двигателе, вдали от огня и искр. До отсоединения шлангов безопасно прекратите поступление бензина из бака и отметьте схему подключения старого крана. Снимите его, очистите места соединений и закрепите новый без перекоса и чрезмерного усилия. Подключите шланги по назначению, зафиксируйте их и убедитесь, что они не пережаты соседними деталями.

После сборки проверьте сухость корпуса и всех соединений, затем подачу топлива при работе двигателя и её прекращение после остановки. При течи эксплуатацию прекращают до устранения причины. Перепутанные линии, негерметичный вакуумный шланг или неподходящая посадка могут привести к отсутствию подачи, перебоям двигателя и утечке бензина.
