Звезда задняя ВОСХОД 428-43T VDK

Задняя звезда ВОСХОД 428-43T VDK предназначена для цепного привода заднего колеса. Она принимает усилие от цепи и передаёт его колесу через крепление к ступице. Обозначение 428 указывает на типоразмер цепи с шагом 12,7 мм, а 43T означает 43 зуба. При замене изношенной звезды эти параметры сверяют с установленным приводом: от них зависят зацепление цепи и передаточное отношение.

Конструкция и работа

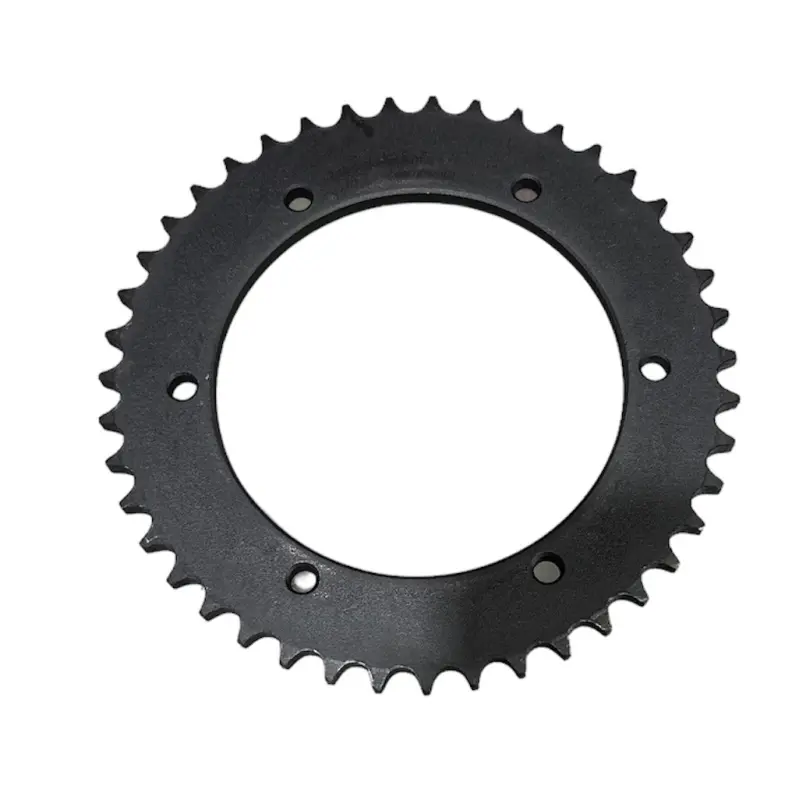

Звезда имеет кольцевую форму, центральное посадочное отверстие и шесть отверстий для крепления. По наружному краю расположен зубчатый венец. Крепёж удерживает деталь на посадочном месте, а зубья последовательно входят в зацепление с роликами цепи. Для ровной работы привода нужны правильная посадка, совпадение плоскостей обеих звёзд и исправная цепь.

Типоразмер 428 нельзя подбирать только по шагу: у цепей с одинаковым шагом могут отличаться другие размеры. Число зубьев также не заменяет проверку крепления. Звезда с подходящим венцом, но несовпадающими отверстиями или смещением относительно цепи не обеспечит правильную работу передачи.

Когда нужна замена

Повод осмотреть заднюю звезду — рывки при движении, посторонний шум со стороны цепи или неравномерное зацепление при прокручивании колеса. На износ указывают заострённые, загнутые в одну сторону зубья и заметно изменившиеся впадины между ними. Сколы, трещины, деформация диска и разбитые крепёжные отверстия также требуют замены. Один только шум не доказывает износ звезды: одновременно проверяют состояние цепи и ведущей звезды.

Что сверить при подборе

Сопоставьте со снятой деталью маркировку цепи, число зубьев, диаметр центрального отверстия, количество и диаметр крепёжных отверстий, расстояния между их центрами. Проверьте толщину в месте крепления и положение зубчатого венца относительно посадочной плоскости. Сравнивать нужно и саму посадку: звезда должна прилегать к креплению без перекоса, а отверстия — совпадать без расточки и принудительного смещения.

Если на технике уже меняли ступицу или переделывали привод, ориентируйтесь на фактические размеры снятой детали. Изменение числа зубьев влияет на соотношение тяги и скорости при тех же оборотах двигателя; кроме того, может потребоваться другая длина цепи. Для обычного восстановления привода сохраняют предусмотренные для него параметры.

Установка и проверка

При разборке запомните расположение крепежа, шайб и фиксаторов. Очистите посадочную поверхность и проверьте, нет ли повреждений вокруг отверстий и люфта в креплении. Установите звезду в предусмотренной ориентации, равномерно затяните крепёж с моментом по руководству техники и восстановите штатную фиксацию. Перекос при затяжке может вызвать боковое биение и ускорить износ цепи.

Вместе со звездой оцените удлинение цепи и износ ведущей звезды: изношенная цепь быстро портит новый зубчатый венец, поэтому изношенные части привода обычно меняют комплектом. После сборки проверьте соосность звёзд и провисание цепи в нескольких положениях колеса. Вручную прокрутите колесо: цепь должна проходить по зубьям без закусывания и бокового увода. Чрезмерное натяжение увеличивает нагрузку на крепления и подшипники, а перекос вызывает односторонний износ зубьев.
