Защита задней звезды ИЖ («улитка») JING

Защита задней звезды ИЖ («улитка») JING — кожух, который закрывает заднюю звезду и участок цепи вокруг неё. Он помогает ограничить попадание дорожной грязи в зону зацепления и разбрызгивание смазки наружу. Такая деталь нужна при восстановлении закрытой цепной передачи, если прежний корпус треснул, деформировался или перестал нормально соединяться с соседними частями защиты.

Устройство и назначение

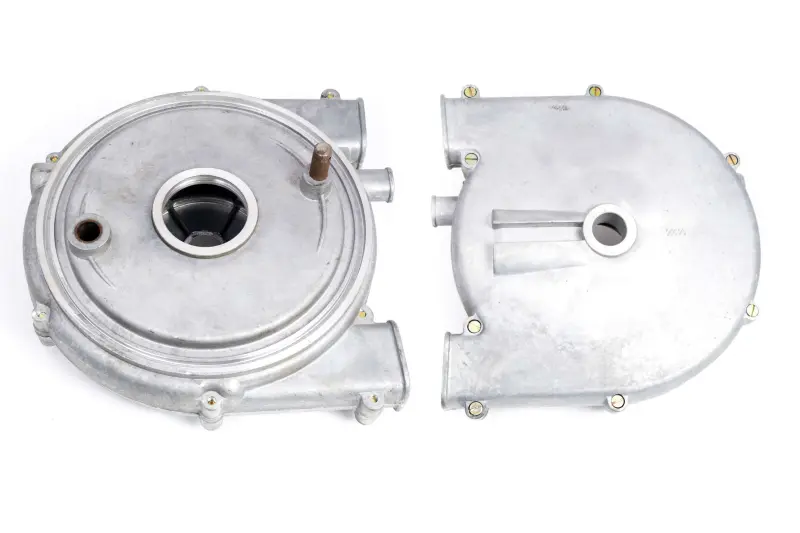

Корпус имеет округлую форму, центральные отверстия и выступающие боковые горловины. По краям расположены места соединения частей кожуха. Эта геометрия позволяет охватить звезду и вывести цепь из корпуса по её ходу. При подборе важны не только общий контур, но и положение горловин, креплений и посадочных участков: от них зависит, удастся ли собрать защиту без перекоса и контакта с движущимися деталями.

Кожух не должен направлять цепь трением о стенки или исправлять её неправильное положение. В исправно собранной передаче цепь и звезда движутся свободно, а защита остаётся неподвижной. Следы задевания внутри корпуса — повод проверить не только сам кожух, но и установку колеса, состояние цепи и расположенных рядом креплений.

Когда требуется замена

Причинами замены становятся трещины возле крепёжных отверстий, сколы кромок, повреждение горловин и деформация после удара. Если части корпуса расходятся по стыку, крепёж не удерживает их или кожух касается звезды, восстановить нормальную защиту простой подтяжкой удаётся не всегда. Металлический стук или скрежет со стороны передачи требует осмотра: продолжать движение с задеванием цепи за корпус нельзя.

Что сверить при подборе

Сравните снятую деталь с заменой по форме обеих сторон, расположению центральных отверстий, боковых выходов и точек крепления. Отдельно проверьте глубину корпуса и посадку в месте установки. Даже близкий наружный контур не означает, что внутри останется нужный зазор для звезды и цепи.

Проверьте, как к горловинам присоединяются соседние кожухи или чехлы цепи на вашей технике. Их края должны занимать штатное положение без натяжения и подрезки. Ориентируйтесь на снятую защиту и устройство креплений конкретного мотоцикла: несовпадение отверстий нельзя компенсировать стягиванием деталей с усилием.

Особенности установки

Доступ к защите освобождают в порядке, предусмотренном для мотоцикла, предварительно надёжно установив его и заглушив двигатель. При разборке сохраняют порядок крепежа, втулок и проставок, если они предусмотрены конструкцией. Перед сборкой очищают сопрягаемые поверхности и проверяют соседние чехлы, уплотнения и крепёж. Повреждённые детали, от которых зависит плотность соединений и фиксация корпуса, заменяют вместе с защитой.

Корпус устанавливают без принудительного изгиба, совмещают стыки и равномерно затягивают крепёж по требованиям к мотоциклу. После сборки, при безопасно вывешенном заднем колесе, его медленно проворачивают вручную с выключенным двигателем. Цепь не должна задевать стенки, а стыки — расходиться. Неправильная посадка приводит к протиранию кожуха, шуму и повреждению креплений, поэтому причину сопротивления устраняют до эксплуатации.
