Звезда моторная коленвала МИНСК VDK

Моторная звезда коленвала МИНСК VDK предназначена для цепной моторной передачи: она передаёт вращение от коленчатого вала к сцеплению. Состояние её зубьев влияет на зацепление с цепью и равномерность передачи усилия. Деталь меняют при износе зубчатого венца, повреждении посадки или ремонте моторной передачи, когда старая звезда уже не обеспечивает правильную работу с цепью.

Конструкция и признаки износа

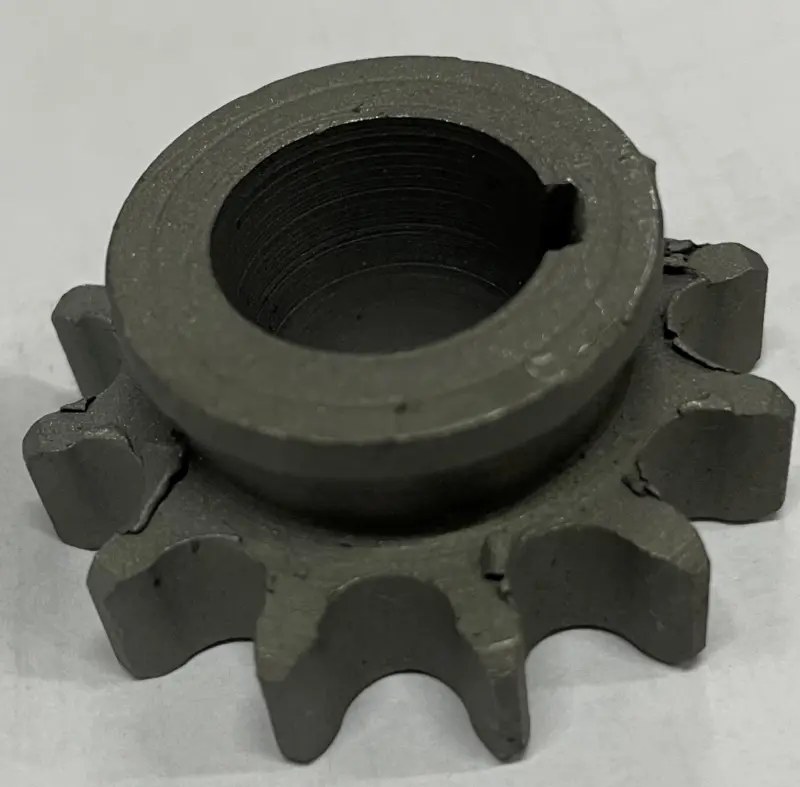

Звезда имеет наружный зубчатый венец, выступающую ступицу и центральное посадочное отверстие с пазом. При подборе имеют значение и форма зубьев, и расположение венца относительно ступицы: после установки цепь должна идти в одной плоскости с ответной звездой. Совпадения общего диаметра недостаточно, если отличаются посадка или вылет венца.

Повод для замены — заметно истончённые или загнутые зубья, сколы, неравномерная выработка по боковым поверхностям и повреждения посадочного отверстия. Усиленный шум моторной передачи, рывки и неравномерное натяжение цепи требуют осмотра всей пары зацепления. Эти признаки сами по себе не доказывают неисправность звезды: одновременно проверяют цепь и ответный зубчатый венец.

Что сверить при подборе

Сравните новую деталь со снятой: посчитайте зубья, сопоставьте их профиль, ширину венца и соответствие применяемой моторной цепи. Отдельно проверьте диаметр и форму посадочного отверстия, расположение и размеры паза, высоту ступицы и расстояние от опорной поверхности до венца. Разница в этих параметрах может помешать установке или сместить линию цепи.

Проверьте также способ фиксации на коленвале и прилегание к штатным опорным деталям. Для уверенного подбора полезны размеры снятой звезды и сведения о конкретном двигателе: название мотоцикла не заменяет проверку посадки. Если прежняя деталь сильно изношена, профиль зубьев лучше дополнительно сверить с документацией двигателя, а не копировать повреждённую форму.

Замена и проверка передачи

Перед разборкой зафиксируйте расположение крепежа, шайб и дистанционных деталей. Снимайте звезду способом, предусмотренным конструкцией двигателя; при необходимости используйте подходящий съёмник. Удары по коленвалу и попытки стянуть деталь с перекосом могут повредить посадочные поверхности. После снятия очистите посадку и осмотрите вал, паз и фиксирующие детали.

Оцените износ моторной цепи и ответной звезды сцепления. Изношенная цепь ускоряет выработку новых зубьев, поэтому повреждённые сопряжённые детали стоит заменить вместе. Новую звезду устанавливают с правильной ориентацией ступицы, без перекоса и принудительной подгонки. Крепёж затягивают и стопорят по требованиям руководства конкретного двигателя.

До закрытия передачи проверьте расположение венцов звёзд в одной плоскости, положение цепи и свободное вращение механизма вручную при исключённом запуске двигателя. Цепь не должна сходить к краю венца или заедать. Ошибка в посадке, числе зубьев либо вылете меняет работу передачи и может привести к ускоренному износу цепи, повреждению зубьев и ослаблению крепления.
