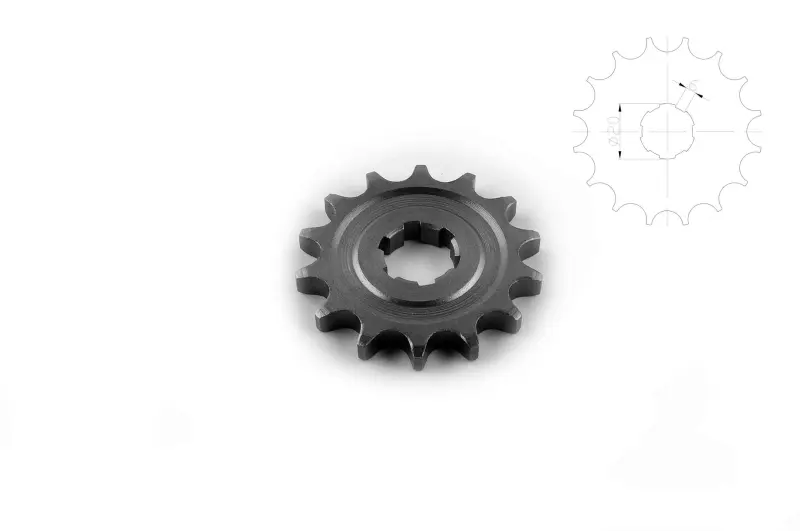

Звезда трансмиссии передняя МИНСК 428-14T MANLE

Передняя звезда трансмиссии МИНСК 428-14T MANLE передаёт вращение от выходного вала коробки передач к цепи, которая приводит заднее колесо. Это ведущая звезда цепного привода: её зубья входят в зацепление с цепью и воспринимают нагрузку при разгоне и торможении двигателем. Деталь нужна при замене изношенной звезды или восстановлении привода после повреждения зубьев либо посадки.

Обозначение и конструкция

Маркировка 428-14T означает типоразмер цепи 428 с шагом 12,7 мм и 14 зубьев. При подборе необходимо учитывать оба параметра: одинаковый шаг ещё не означает, что любая цепь подойдёт по ширине и геометрии зацепления. Звезда имеет центральное шлицевое отверстие и выступающую ступицу вокруг него. Шлицы передают усилие от вала, а положение зубчатого венца относительно посадки влияет на совпадение линии передней и задней звёзд.

Что сверить со снятой звездой

Сравните число и профиль шлицев, посадочный диаметр, толщину ступицы и расположение выступа относительно зубчатого венца. Проверьте, как звезда удерживается на валу: новая деталь должна подходить к штатному способу фиксации и оставлять крепежу необходимое место. Одного совпадения наружного диаметра недостаточно. Несовпадение посадки мешает правильно закрепить звезду, а неверное смещение венца заставляет цепь работать с перекосом.

Сосчитайте зубья снятой детали и проверьте обозначение установленной цепи. Если прежняя звезда имела другое число зубьев, установка 14T изменит передаточное отношение и может потребовать проверки длины цепи и запаса её регулировки. Не выбирайте число зубьев только по тому, удаётся ли надеть цепь: от него зависит соотношение тяги и скорости при тех же оборотах двигателя.

Когда требуется замена

Поводом для замены служат заострённые или загнутые зубья, сколы, заметно неравномерный износ и повреждение шлицев. Рывки и посторонний шум в приводе требуют осмотра всей цепной передачи: причина может быть связана также с цепью или задней звездой. Изношенная цепь с увеличенным шагом ускоряет выработку новых зубьев, поэтому обе звезды и цепь проверяют вместе. При выраженном совместном износе их меняют комплектом.

Установка и проверка

Работайте при заглушённом двигателе и устойчиво установленном мотоцикле. Ослабьте цепь, снимите защиту и штатный фиксатор звезды в порядке, предусмотренном для конкретной конструкции. После снятия очистите посадку и осмотрите шлицы вала: новая звезда не устраняет их износ. Сохраните правильную ориентацию ступицы и порядок штатных проставок, если они предусмотрены. Не забивайте деталь на вал при несовпадении шлицев.

Закрепите звезду с предусмотренным для мотоцикла моментом затяжки и восстановите стопорение крепежа. Затем проверьте соосность звёзд и отрегулируйте провисание цепи по требованиям техники, учитывая участок с наибольшим натяжением. Прокрутите заднее колесо вручную: цепь должна проходить без заеданий и бокового смещения. Чрезмерное натяжение нагружает вал и подшипники, а слишком большое провисание повышает риск схода цепи и ударных нагрузок на зубья.
