Звезда передняя ЯВА 428-19T (mod:best) ACV

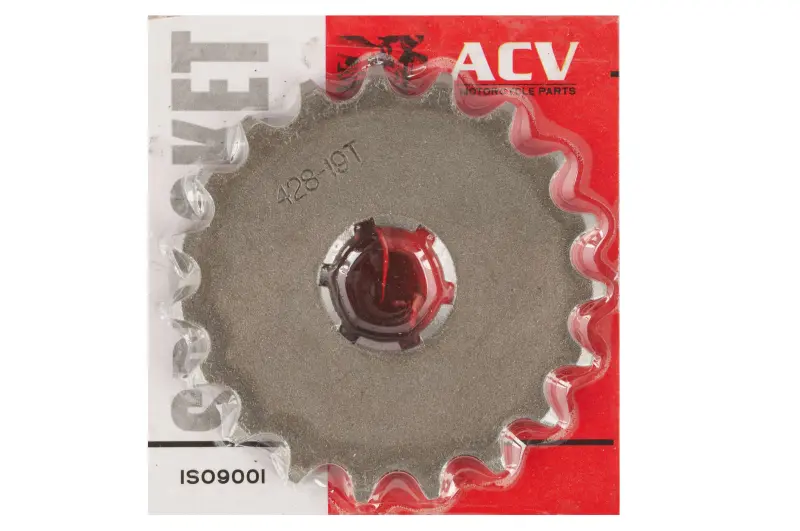

Передняя звезда трансмиссии ACV 428-19T для ЯВА передаёт вращение от выходного вала коробки передач на цепь, которая приводит заднее колесо. Она работает в паре с задней звездой и определяет передаточное отношение цепного привода. Обозначение 428 указывает на типоразмер цепи с шагом 12,7 мм, а 19T означает 19 зубьев. На самой детали нанесена маркировка 428-19T. Обозначение варианта — (mod:best).

Когда звезду пора менять

Зубья постепенно изнашиваются в местах контакта с цепью. Повод проверить звезду — заострённые вершины, крючкообразный профиль, сколы и заметно неодинаковая форма зубьев. Рывки при движении и шум цепного привода тоже требуют осмотра, хотя сами по себе ещё не указывают на одну конкретную неисправность. Если цепь плохо садится между зубьями или цепляется за них при сходе, стоит проверить состояние обеих звёзд и самой цепи.

Износ ускоряют работа с вытянутой цепью, недостаток смазки, загрязнение и неправильное натяжение. Следы трения преимущественно с одной стороны зубьев могут указывать на перекос привода. При замене осмотрите заднюю звезду, проверьте цепь на неравномерное вытяжение и тугие звенья. Сильно изношенные детали привода разумно менять вместе: старая цепь быстрее вырабатывает профиль новой звезды, а изношенная задняя звезда сокращает срок службы новой цепи.

Что сверить при подборе

Сопоставьте со снятой звездой число зубьев, типоразмер цепи, форму и размеры центрального посадочного отверстия. Также проверьте толщину в зоне посадки, смещение зубчатого венца относительно вала и способ фиксации. Посадка должна соответствовать валу, а венец — находиться в одной плоскости с задней звездой. Одного обозначения техники для проверки этих параметров недостаточно: ориентируйтесь на устройство своего привода и снятую деталь.

Цепь подбирают именно по типоразмеру 428: совпадение одного шага не означает полной совместимости. Число зубьев также нельзя выбирать только по наружному диаметру звезды. Переход на другое количество зубьев меняет соотношение оборотов двигателя и скорости движения, а также может потребовать другой длины цепи и запаса регулировки натяжения. Для обычной замены без изменения передаточного отношения сверяйте 19 зубьев с прежней звездой.

Особенности установки

Работу выполняют при заглушённом двигателе и устойчиво установленной технике. Получите доступ к передней звезде, очистите место крепления и запомните порядок расположения фиксаторов и проставок, если они предусмотрены конструкцией. Ослабьте цепь и снимите старую звезду способом, указанным в руководстве к мотоциклу. До установки проверьте посадочную часть вала и крепление: повреждённая посадка или изношенный фиксатор не устраняются заменой одной звезды.

Установите новую деталь в правильной ориентации, сохранив порядок штатных деталей крепления. Затяжку и стопорение выполняйте по руководству к технике. Затем выставьте соосность привода и натяжение цепи, проверяя её в нескольких положениях при ручном вращении колеса. До запуска убедитесь, что цепь свободно проходит по зубьям и не касается соседних деталей. Несовпадение посадки, перекос и чрезмерное натяжение приводят к ускоренному износу цепи, звёзд и опор выходного вала.
