Водяной насос (помпа) SF-138-2 Shifeng 240 AMG

Водяной насос (помпа) SF-138-2 Shifeng 240 AMG предназначен для циркуляции охлаждающей жидкости в системе охлаждения двигателя. Помпа поддерживает движение жидкости между двигателем и радиатором, чтобы отводить тепло от нагретых деталей. При нарушении циркуляции температура растёт, поэтому при замене насоса важны не только подходящие крепления, но и правильное положение шкива и патрубков.

Конструкция и работа

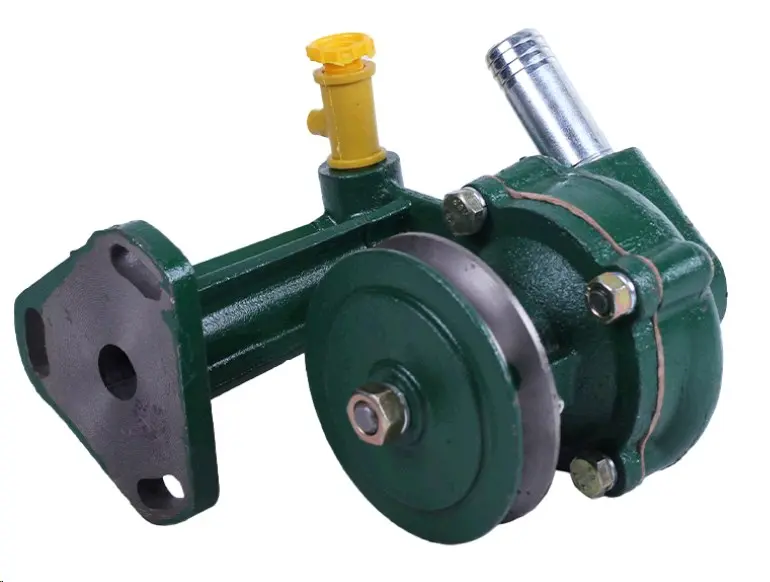

Насос имеет корпус с болтовым соединением, приводной шкив, выступающий патрубок и крепёжный фланец с отверстиями. Корпус и шкив окрашены в зелёный цвет. Ременной привод передаёт вращение на вал помпы, а насосная часть обеспечивает поток охлаждающей жидкости. При подборе нужно учитывать взаимное расположение всех этих элементов: несовпадение одного из них может помешать установке даже при сходной форме корпуса.

Когда нужна замена

Поводом проверить помпу служат следы охлаждающей жидкости возле вала или стыков корпуса, люфт шкива, гул, скрежет и заедание при вращении. Износ уплотнений приводит к течи, а повреждение опор вала может сопровождаться шумом и биением шкива. Чрезмерное натяжение ремня увеличивает нагрузку на опоры, а загрязнённая жидкость ухудшает условия работы уплотнений. Перегрев сам по себе ещё не доказывает неисправность насоса: сначала стоит установить причину нарушения охлаждения.

Что сверить со снятой помпой

• Форму крепёжного фланца, расположение и расстояния между отверстиями, а также прилегающую поверхность.
• Диаметр шкива, профиль канавки и вылет относительно крепления: ремень должен проходить в одной плоскости со связанными шкивами.
• Диаметр, направление и положение патрубков, чтобы шланги соединялись без перегиба и натяжения.
• Габариты корпуса и выступающих частей, расположение крепежа и свободное место вокруг насоса.

Сопоставляйте обозначения на снятой детали с каталогом конкретной техники. Одного совпадения общего вида недостаточно: другой вылет шкива вызывает перекос ремня, а неподходящая привалочная поверхность мешает герметично закрепить насос. Не пытайтесь компенсировать несовпадение отверстий затяжкой болтов или притянуть корпус к посадочному месту с усилием.

Установка и проверка

Работу выполняют на остывшем двигателе. Перед снятием насоса сливают охлаждающую жидкость до необходимого уровня, освобождают приводной ремень и отсоединяют шланги. Посадочную поверхность очищают от остатков старого уплотнения, не повреждая её. Вместе с помпой проверяют состояние ремня, шлангов, хомутов и крепежа; изношенные детали заменяют. Уплотнение соединения подбирают по конструкции посадочного места.

Насос устанавливают без перекоса, крепёж затягивают равномерно с моментом по руководству техники. Затем выставляют соосность шкивов и натяжение ремня, заполняют систему подходящей охлаждающей жидкостью и удаляют воздух предусмотренным способом. После запуска проверяют герметичность соединений, ровный ход ремня и отсутствие постороннего шума. После остывания двигателя повторно контролируют уровень жидкости и места соединений.
