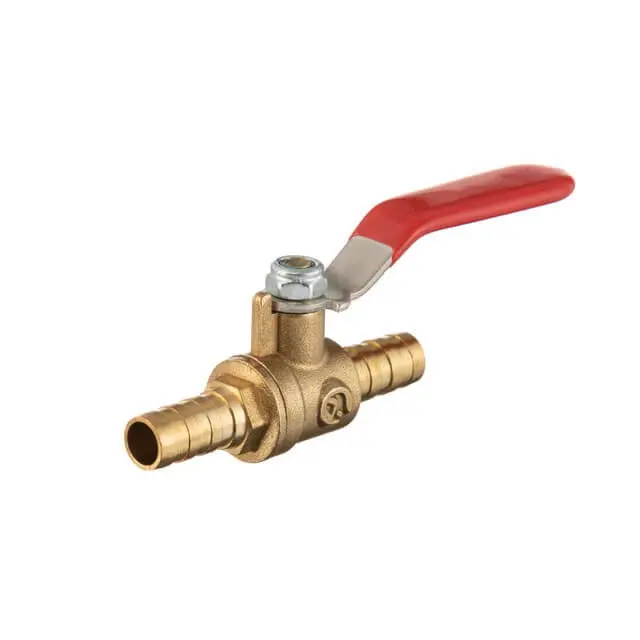

Кран шаровой воздушный STORM латунный, ёлочка под шланг 10 мм

Кран шаровой воздушный STORM, латунь, под шланг 10 мм

Латунный четвертьоборотный кран врезается прямо в воздушный шланг и позволяет перекрыть или подать сжатый воздух одним движением рукоятки, без остановки компрессора и без разъединения всей линии. С обеих сторон выполнены штуцеры типа «ёлочка» под шланг с внутренним диаметром 10 мм, поэтому кран ставится в разрыв готовой трассы и фиксируется обычными червячными хомутами.

Такая отсечка нужна везде, где на одной пневмолинии работает несколько потребителей: продувочный пистолет, краскопульт, гайковёрт, пистолет для подкачки шин. Закрыв кран, вы отключаете только свой участок и меняете инструмент или шланг, пока остальная система остаётся под давлением. Он же служит удобной точкой стравливания воздуха перед разъединением быстросъёма, чтобы шланг не «выстреливал» остаточным давлением.

Конструкция и рабочие параметры

Корпус выполнен из латуни увеличенного сечения — это даёт большую пропускную способность и более точную регулировку подачи воздуха, а толстая стенка держит давление без деформации. Латунь не подвержена коррозии, что важно для линий, где вместе с воздухом идёт конденсат. Затвор шаровой, с тефлоновыми уплотнениями: в закрытом положении кран полностью герметичен, в открытом — практически не создаёт сопротивления потоку. Рабочее давление — до 10 бар, и этого хватает для режимов бытовых и мастерских поршневых компрессоров. Плоская стальная рукоятка окрашена в красный цвет и хорошо заметна на верстаке; она закреплена самоконтрящейся гайкой с нейлоновой вставкой, которая не отворачивается сама от вибрации и частых переключений.

Преимущества

• Тефлоновые уплотнения шарового затвора держат линию герметично — воздух не подтравливает, и компрессор не включается вхолостую на перекрытом участке.
• Латунный корпус не корродирует от конденсата, поэтому кран не закисает и сохраняет лёгкий ход даже после долгого простоя.
• Увеличенное проходное сечение не душит поток — инструмент получает полный расход воздуха даже на длинной трассе.
• Штуцеры-«ёлочки» без острых кромок не подрезают внутренний слой шланга при натяжении и посадке.
• Самоконтрящаяся гайка с нейлоновой вставкой удерживает рукоятку от разбалтывания, поэтому положение «открыто/закрыто» остаётся чётким.
• Поворот рукоятки на 90° даёт понятную индикацию: рукоятка вдоль корпуса — проход открыт, поперёк — закрыт.

Подбор и установка

Перед покупкой измерьте внутренний диаметр своего шланга: этот кран рассчитан на 10 мм и на шланг 6 или 8 мм нормально не сядет. Проверьте также рабочее давление системы — редуктор компрессора должен быть настроен не выше 10 бар. Монтаж простой: наденьте шланг на «ёлочку» до упора буртика и затяните червячный хомут; для плотной посадки жёсткий шланг можно предварительно прогреть в горячей воде. Кран работает в любом положении, ориентация по потоку значения не имеет — важно лишь оставить свободное место для хода рукоятки.

Характеристики

• Присоединение: штуцер «ёлочка» с обеих сторон, под шланг 10 мм
• Материал корпуса: латунь, рукоятка — сталь
• Уплотнения: тефлон (PTFE)
• Рабочее давление: до 10 бар
• Тип затвора: шаровой, четверть оборота

Такой кран берут и на замену отслужившей отсечки: типичные причины — потеря герметичности старого пластикового краника, треснувший корпус после удара или закисший шар, который перестал проворачиваться. Латунная арматура в этой позиции служит заметно дольше, а при перепланировке гаражной пневмосистемы кран легко переставить на другой участок вместе с отрезком шланга.
