Лепестковый клапан компрессора (42) AMG

Лепестковый клапан компрессора (42) AMG нужен для управления потоком воздуха в клапанном механизме. Под действием перепада давления лепесток открывает проход, а затем возвращается к посадочной поверхности и перекрывает обратный поток. От его прилегания зависит, насколько эффективно компрессор сжимает воздух: поврежденный или деформированный лепесток может пропускать его обратно, снижая производительность.

Конструкция и назначение

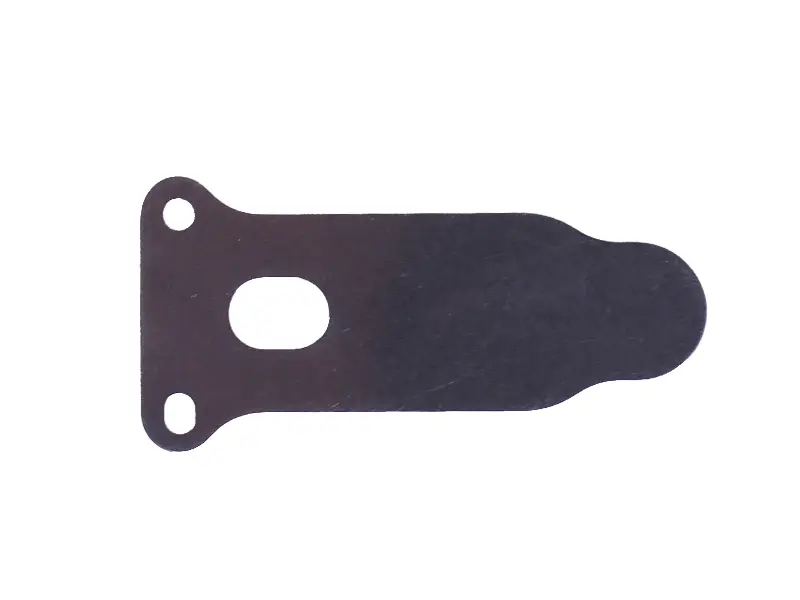

Деталь имеет плоскую вытянутую форму с закругленным свободным концом. В расширенной части расположены два небольших отверстия, между ними и длинной частью — более крупный продолговатый проем. При подборе нужно учитывать весь контур: совпадения одного отверстия недостаточно, чтобы клапан правильно расположился относительно воздушного канала и соседних деталей.

В работе лепесток многократно изгибается. Причиной замены становятся трещины, надломы, повреждение кромки, остаточный изгиб или выработка в зоне прилегания. Загрязнения между клапаном и седлом также мешают закрытию. Если на посадочной поверхности есть повреждения, установка нового лепестка сама по себе может не восстановить плотность перекрытия канала.

Когда стоит проверить клапан

Поводом для осмотра служат замедленный набор давления, уменьшение подачи воздуха или непривычный звук со стороны клапанного механизма. Эти признаки не указывают однозначно на лепесток: после разборки проверяют его целостность и прилегание, состояние седла и крепления. Трещина у основания либо отломанный участок — причина заменить деталь, а не пытаться вернуть ей форму подгибанием.

Что сверить при подборе

Сравните снятый клапан с заменой по общей длине и ширине, толщине, контуру свободного конца, расположению и форме всех отверстий. Проверьте межцентровое расстояние крепежных отверстий и положение продолговатого проема относительно основания. Толщина влияет на изгиб лепестка, поэтому одинаковый внешний контур еще не означает одинаковую работу в механизме.

Учитывайте место клапана в разобранном механизме, его ориентацию относительно каналов, прижимной детали и ограничителя, если он предусмотрен конструкцией. Сохраните расположение снятых частей для сравнения при сборке. Несоответствие геометрии может оставить часть канала открытой, ограничить ход лепестка или привести к его контакту с соседними деталями.

Особенности замены

Отключите привод компрессора, исключите случайный запуск, сбросьте давление и дождитесь остывания. После доступа к клапану очистите посадочную поверхность от загрязнений и остатков уплотнения, не оставляя царапин и частиц в каналах. Осмотрите прижим, крепеж, седло и соседние лепестки. Поврежденные прокладки и уплотнения заменяют при сборке.

Установите клапан в прежней ориентации, без перекоса и принудительного изгиба. Порядок затяжки и усилие крепления берут из инструкции компрессора. Перед закрытием механизма проверьте, что лепесток лежит ровно, перекрывает нужный проход и не зажат там, где должен двигаться. После сборки проверьте набор давления и отсутствие утечек; при стуке или повторном падении подачи остановите компрессор и проверьте установку.
