Пластиковый сапун компрессора KADB1008

Пластиковый сапун компрессора KADB1008

Компактная деталь предназначена для вентиляции картера компрессора KADB1008. Сапун устанавливается в предусмотренное отверстие корпуса и обеспечивает сообщение внутренней полости с атмосферой через небольшой боковой канал. Он нужен для выхода воздуха и масляных паров, возникающих при изменении давления в картере во время работы поршневого механизма. Исправный канал вентиляции помогает не допускать избыточного давления у уплотнений и соединений корпуса.

Назначение и конструкция

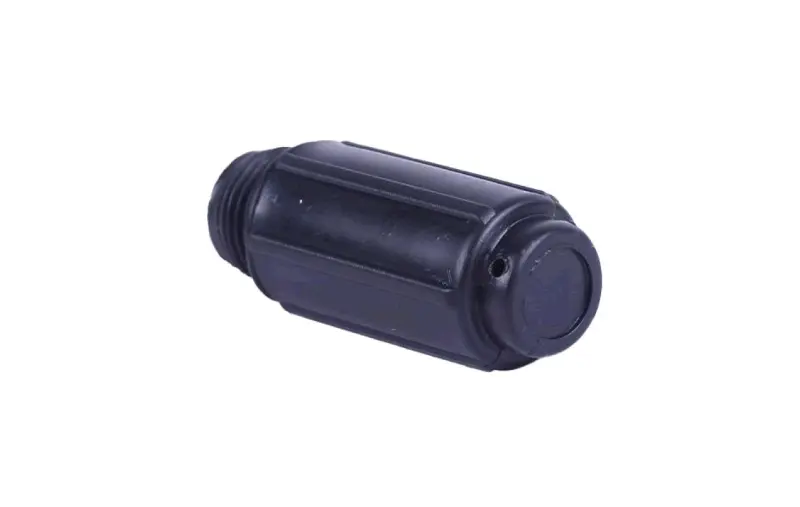

Корпус сапуна выполнен из пластика. Деталь имеет цилиндрическую форму, продольные ребра на наружной части, резьбовой присоединительный конец и боковое вентиляционное отверстие возле закрытого торца. Ребристая поверхность удобна при установке рукой, а резьба фиксирует сапун в посадочном отверстии компрессорного блока. Боковой канал должен оставаться открытым: именно через него внутренняя полость сообщается с окружающим воздухом.

Сапун подбирают для ремонта компрессора KADB1008, когда штатная деталь утрачена, треснула, деформировалась, перестала надежно держаться в резьбе либо ее канал загрязнен. Поводом для осмотра также служат следы масла рядом с местом установки. При этом масляное запотевание не всегда означает неисправность только сапуна: выброс масла через вентиляцию возможен при чрезмерном уровне масла, наклоне компрессора или повышении давления в картере. Перед заменой полезно проверить причину, чтобы новая деталь работала в нормальных условиях.

Что проверить при выборе

Основной критерий совместимости — модель компрессора KADB1008. Одного сходства по назначению недостаточно: сапуны разных компрессоров могут отличаться резьбой и геометрией. Сравните новую деталь со снятой по общей длине, диаметру и шагу резьбы, длине резьбовой части, форме упорного буртика и расположению вентиляционного отверстия. Посадочная часть должна вворачиваться ровно, без перекоса и заметного люфта. Если старый сапун отсутствует, параметры посадочного отверстия следует сверить с документацией или измерить до заказа.

Подготовка и установка

Работы выполняют на остановленном и остывшем компрессоре после снятия давления. Сначала очистите участок вокруг посадочного места, чтобы загрязнения не попали внутрь картера. Старую деталь выкручивайте аккуратно; после снятия проверьте резьбу в корпусе и удалите отложения у входа в вентиляционный канал. Новый пластиковый сапун сначала наживляют рукой. Резьба должна идти свободно с первых витков: усилие при перекосе может повредить пластиковую часть или посадочное место.

Не затягивайте пластиковый корпус инструментом без необходимости и не прикладывайте к ребрам чрезмерное усилие. После установки убедитесь, что сапун сидит устойчиво, а боковое отверстие не перекрыто грязью, герметиком или соседней деталью. Затем запустите компрессор и проконтролируйте место соединения в обычном режиме: не должно быть ослабления посадки, свежих подтеков или необычно интенсивного масляного тумана.

Краткие характеристики

• Тип детали: сапун картера компрессора.
• Применение: компрессор KADB1008.
• Материал корпуса: пластик.
• Крепление: резьбовая присоединительная часть.
• Конструкция: цилиндрический ребристый корпус с боковым вентиляционным отверстием.

При плановом обслуживании поддерживайте сапун и участок вокруг него в чистоте. Закупоренный канал нарушает вентиляцию картера, поэтому состояние отверстия стоит проверять вместе с уровнем масла и общим осмотром компрессорного блока. Точное совпадение посадки и аккуратный монтаж позволяют восстановить предусмотренную вентиляцию без переделки корпуса.
