Быстроразъемное соединение с наружной резьбой 1/4 AZT

Быстроразъемное соединение с наружной резьбой 1/4 AZT служит для подключения и отсоединения ответного штуцера без постоянного разборa резьбового стыка. Резьбовая сторона закрепляется в подходящем порту оборудования или переходнике, а разъемная позволяет снимать подключенную линию. Такой способ соединения удобен там, где шланг приходится регулярно отсоединять для обслуживания, перестановки оборудования или хранения.

Как устроено соединение

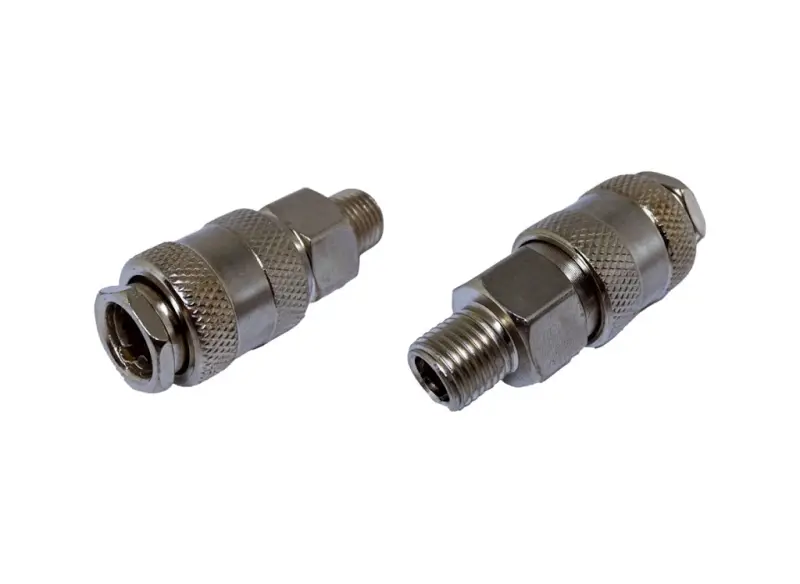

С одной стороны корпуса находится наружная резьба, с другой — приемное гнездо с охватывающей его муфтой. На поверхности муфты есть рифление для захвата пальцами, возле резьбы предусмотрены грани под ключ. При монтаже усилие прикладывают к этим граням: захват разъемной муфты инструментом может повредить ее и затруднить соединение. Резьбовое крепление и быстроразъемная часть выполняют разные задачи, поэтому при подборе проверяют обе стороны.

Что сверить при подборе

Обозначение 1/4 относится к номинальному дюймовому размеру резьбы. Оно не означает, что ее наружный диаметр равен 6,35 мм. Сопоставьте со снятой деталью стандарт и шаг резьбы, ее форму и способ уплотнения стыка. Даже близкие по диаметру резьбы могут не совпадать: попытка затянуть неподходящее соединение повреждает витки и посадочное отверстие. Также проверьте длину выступающей резьбовой части и свободное место для корпуса и ключа.

Ответный штуцер подбирают по профилю быстроразъема, а не только по размеру резьбового подключения. Сверьте форму его носика, расположение фиксирующей канавки и глубину посадки с прежним соединением. Подходящий штуцер должен входить без перекоса и надежно удерживаться после соединения. Для линии под давлением дополнительно сопоставляют требования оборудования к рабочей среде, давлению и температуре с параметрами соединителя. Несовпадение профиля может привести к неполному зацеплению, утечке или разъединению при нагрузке.

Когда требуется замена

Поводы проверить соединитель — утечка в месте стыка, заедание муфты, трудное подключение и ненадежное удержание штуцера. Износ ускоряют грязь в гнезде, боковое натяжение шланга и попытки соединить несовместимые части с усилием. Одновременно осмотрите ответный штуцер: задиры на его поверхности и повреждение канавки могут мешать герметичности и фиксации даже после замены соединителя. Уплотнение резьбового стыка также проверяют и при необходимости обновляют.

Установка и проверка

Отключите подачу рабочей среды и полностью сбросьте остаточное давление. Снимите старое соединение, очистите посадочную резьбу от загрязнений и остатков уплотнения. Новую деталь сначала вверните от руки, контролируя ровный заход, затем подтяните ключом за грани корпуса. Способ герметизации выбирают по типу резьбового стыка; уплотняющий материал не должен попадать внутрь проходного отверстия. Подключите чистый ответный штуцер, проверьте его удержание легким потягиванием и убедитесь, что шланг не тянет корпус в сторону. Подачу восстанавливайте постепенно, проверяя оба стыка на утечки. При неполной фиксации или заедании соединение снова разбирают после сброса давления.
