Быстроразъемное соединение с внутренней резьбой 1/2 GHI

Быстроразъемное соединение с внутренней резьбой 1/2 GHI

Муфта предназначена для подключения шланга, пневмоинструмента или другого потребителя сжатого воздуха к пневматической системе. Резьбовая сторона закрепляется на подходящем порте оборудования или линии, а быстроразъемная часть принимает совместимый ответный ниппель. Такое исполнение удобно там, где подключаемое оборудование приходится регулярно менять: установленную на резьбе муфту не нужно каждый раз отвинчивать.

Конструкция и назначение

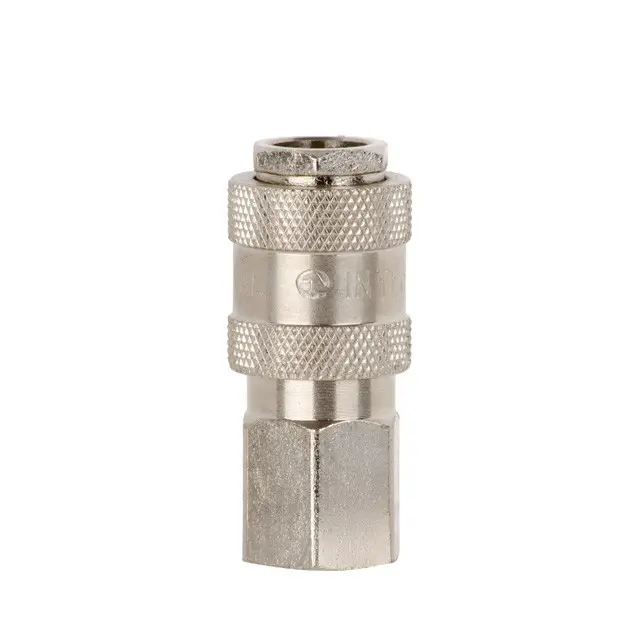

Соединение выполнено в виде быстросъемной муфты с внутренней резьбой 1/2. В нижней части корпуса предусмотрен шестигранный участок под ключ, а в зоне фиксации расположена подвижная рифленая втулка. Шестигранник позволяет удерживать и затягивать корпус при монтаже, не прикладывая усилие к подвижной части. Рифление делает втулку удобнее для захвата рукой при подключении и отсоединении ответного ниппеля.

После установки корпус остается на резьбовом порте пневмолинии. Для подключения совместимый ниппель вводят в приемную часть муфты и фиксируют штатным механизмом. При отсоединении управляют рифленой втулкой. Такой принцип ускоряет смену шлангов и инструмента, однако надежность стыка зависит от правильного совпадения профиля обеих половин соединения и исправности фиксатора.

Как правильно подобрать соединение

Обозначение 1/2 относится к внутренней резьбе муфты. Оно не определяет диаметр шланга и само по себе не подтверждает совместимость с любым быстросъемным ниппелем такого же номинального размера. Перед выбором необходимо отдельно проверить резьбовую сторону и профиль быстроразъемного стыка. Если соединение приобретается вместо изношенного, удобнее всего сопоставить его со старой муфтой и ответной частью.

• Тип резьбовой стороны: внутренняя резьба размером 1/2 должна соответствовать наружной резьбе порта.
• Параметры резьбы: профиль, стандарт и шаг обеих деталей должны совпадать; один номинальный размер не заменяет эту проверку.
• Ответная часть: требуется совместимый вставной ниппель с подходящими диаметром, длиной рабочей зоны и канавкой фиксации.
• Условия системы: рабочее давление, температура и пропускная способность муфты должны отвечать параметрам конкретного пневматического оборудования.
• Место монтажа: вокруг корпуса необходимо оставить доступ для ключа и свободного перемещения рифленой втулки.

Монтаж и обслуживание

Перед установкой из пневмолинии сбрасывают давление. Резьбу порта очищают и проверяют на повреждения, после чего применяют способ уплотнения, предусмотренный для конкретного резьбового соединения. Корпус затягивают за шестигранный участок подходящим ключом. Зажимать рифленую втулку инструментом или передавать через нее монтажное усилие не следует: она должна свободно перемещаться для нормального подключения ниппеля.

После сборки давление подают постепенно и проверяют отдельно резьбовой стык и место соединения с ниппелем. Утечка воздуха, неполная фиксация ответной части, заедание втулки, повреждение корпуса или заметный износ замкового механизма указывают на необходимость обслуживания либо замены муфты. Загрязнения вокруг подвижной части следует удалять, чтобы они не мешали ее ходу.

Соединение GHI 1/2 подходит для построения или ремонта разъемного участка пневмосистемы, когда резьбовой порт должен быть постоянно оснащен муфтой, а шланг или инструмент требуется подключать без повторного демонтажа резьбового фитинга. Точная сверка резьбы и ответного ниппеля помогает получить исправный, удобный в работе стык.
