Быстроразъемная муфта с наружной резьбой 1/2″

Быстроразъемная муфта с наружной резьбой 1/2″

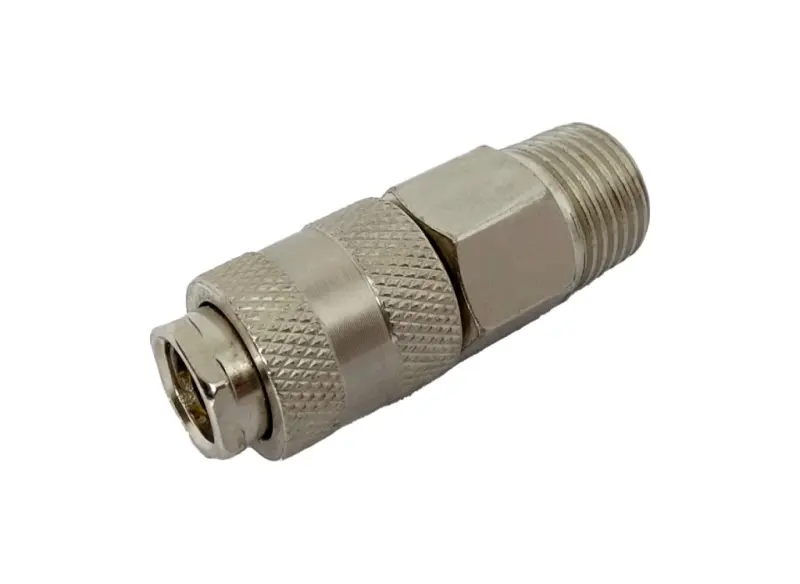

Муфта предназначена для разъемного подключения пневматического шланга или инструмента к магистрали сжатого воздуха. Наружная резьба номинального размера 1/2 дюйма служит для установки фитинга в ответный резьбовой порт, а быстросъемная сторона принимает совместимый штекер. После монтажа резьбовая часть остается на оборудовании, поэтому шланг или инструмент можно присоединять и отсоединять без повторного отвинчивания фитинга.

Такое соединение используют при сборке, ремонте и переоснащении компрессорных линий. Муфта подходит для участков, где подключаемое оборудование приходится периодически менять: в мастерской, гараже, на посту обслуживания или в составе стационарной пневмомагистрали. Подвижная рифленая втулка облегчает работу с фиксатором, а шестигранная часть корпуса позволяет удерживать фитинг ключом во время монтажа.

Назначение и устройство

Муфта объединяет два разных способа присоединения. Резьбовая сторона обеспечивает постоянное соединение с портом оборудования, распределителя, коллектора или другого компонента пневмосистемы. Быстросъемная сторона рассчитана на многократное подключение ответного штекера. Это позволяет оставить резьбовой переход на месте и менять подключенную линию там, где такое переключение предусмотрено схемой оборудования.

Номинал 1/2″ относится именно к резьбовому присоединению и не определяет автоматически профиль быстросъема, внутреннее проходное сечение или диаметр шланга. При подборе следует рассматривать эти параметры отдельно. Муфта должна одновременно подходить к резьбовому порту и к ответной части уже используемого соединения.

Что проверить перед покупкой

• Размер и исполнение резьбы. Эта версия имеет наружную резьбу 1/2″. Ответный порт должен иметь внутреннюю резьбу соответствующего размера.
• Стандарт резьбы. Одинаковый дюймовый номинал встречается у разных трубных стандартов. Необходимо сопоставить профиль, шаг и форму резьбы с портом оборудования.
• Профиль ответного штекера. Быстросъемные соединения разных серий могут отличаться геометрией. Сравните форму и посадочные размеры штекера с муфтой, которая уже применяется в системе.
• Условия эксплуатации. Допустимые давление, температура и рабочая среда должны соответствовать требованиям конкретной пневмолинии. Эти значения нельзя определять только по размеру 1/2″.
• Пространство для обслуживания. После установки должен оставаться доступ к рифленой втулке, чтобы штекер можно было подключать и отсоединять рукой.

Установка и обслуживание

Монтаж выполняют при отключенной подаче воздуха и сброшенном остаточном давлении. Способ уплотнения выбирают с учетом фактического стандарта резьбы: конические и цилиндрические соединения могут требовать разных решений. Уплотнительный материал не должен попадать внутрь воздушного канала. Затягивать фитинг следует подходящим ключом за шестигранную часть корпуса, не прикладывая монтажное усилие к подвижной втулке.

После установки резьбовой участок и быстросъемную пару проверяют на утечку при разрешенном для системы давлении. Штекер должен входить без перекоса и надежно удерживаться фиксатором. Перед разъединением подачу воздуха перекрывают и снимают остаточное давление: освобожденный шланг под давлением способен резко перемещаться.

Муфту стоит заменить, если втулка заедает, подходящий штекер перестал фиксироваться, в зоне соединения слышно постоянное шипение или повреждена резьба. Одновременно проверяют состояние ответного штекера и резьбового уплотнения, поскольку причиной утечки может быть другая половина пары. При совпадении резьбы и профиля быстросъема муфта обеспечивает удобную точку подключения пневматического шланга или инструмента к компрессорной линии.
