Быстроразъемная пневматическая муфта GHI 1/4 с внутренней резьбой

Быстроразъемная пневматическая муфта GHI 1/4 с внутренней резьбой

Муфта предназначена для подключения шланга или другого участка линии сжатого воздуха к компрессору, пневмоинструменту либо стационарной воздушной магистрали. Резьбовая сторона устанавливается на ответную наружную резьбу, а разъемная сторона принимает совместимый штекер. Такое исполнение позволяет отсоединять линию без постоянного выкручивания резьбового фитинга и удобно при регулярной смене шланга или инструмента.

Назначение и конструкция

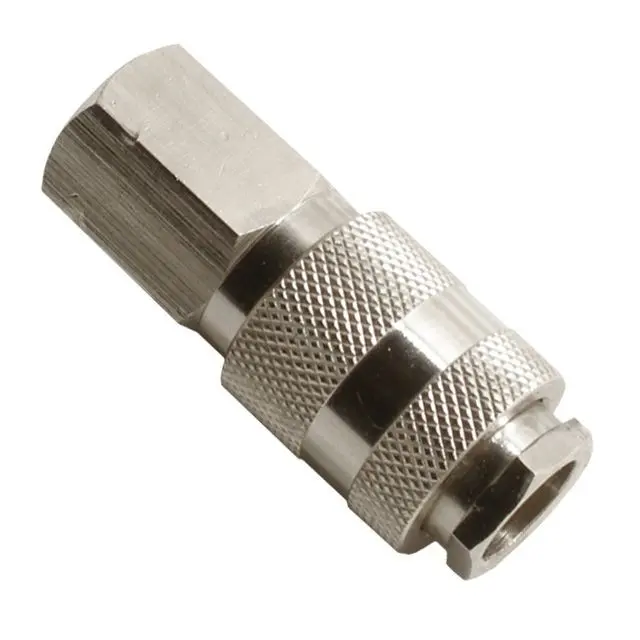

Соединение выполнено в прямом металлическом корпусе. Шестигранная часть дает опору для ключа при монтаже, а рифленая цилиндрическая поверхность помогает уверенно удерживать муфту при подключении и разъединении. Формат с внутренней резьбой 1/4 подходит для монтажа на наружный резьбовой вывод соответствующего размера. Обозначение GHI относится к наименованию этого исполнения и должно учитываться вместе с типом резьбы и профилем ответного штекера.

В собранной паре муфта служит принимающей половиной быстроразъема. Штекер вводится со стороны разъемной части и фиксируется муфтой. Для стабильной работы важно совпадение профилей обеих половин: у пневматических разъемов встречаются разные стандарты с близкими размерами, но отличающейся геометрией. Один только размер резьбы 1/4 не подтверждает совместимость штекера с муфтой.

Что проверить перед выбором

• Резьбовое присоединение: требуется внутренняя резьба 1/4 и ответный наружный вывод того же исполнения. Сверьте диаметр, шаг, форму профиля и способ уплотнения с установленным фитингом.
• Профиль быстроразъема: сравните форму, длину посадочной части и расположение фиксирующей канавки штекера. Эти параметры определяют, войдет ли он в муфту и будет ли удерживаться без утечки воздуха.
• Место установки: прямой корпус должен помещаться возле компрессора, коллектора или инструмента, оставляя доступ к шестиграннику и рифленой части.
• Условия пневмосистемы: муфта выбирается для линии сжатого воздуха; рабочие параметры соединения должны соответствовать давлению и температуре конкретного оборудования.

Установка и проверка

Перед заменой перекройте подачу воздуха и полностью сбросьте давление в обслуживаемом участке. Очистите ответную резьбу, проверьте ее кромки и убедитесь, что старый фитинг не оставил повреждений. Муфту затягивают за шестигранную часть подходящим ключом, не прикладывая монтажное усилие к рифленой зоне. Способ резьбового уплотнения выбирают по требованиям оборудования; уплотняющий материал не должен попадать внутрь воздушного канала.

После монтажа вставьте совместимый штекер до надежной фиксации, затем проверьте соединение при подаче воздуха. Утечки контролируют отдельно на резьбовом стыке и в зоне сопряжения штекера с муфтой: это помогает отличить ошибку монтажа от износа разъемной части. Штекер не должен самопроизвольно выходить из посадочного места, а рифленая часть должна перемещаться без заеданий в пределах предусмотренного механизма.

Когда требуется замена

Новую муфту устанавливают при постоянной утечке после проверки резьбового уплотнения, ненадежной фиксации штекера, заедании механизма разъединения, деформации корпуса или повреждении посадочной зоны. Перед заказом полезно снять старую муфту и сопоставить обе стороны подключения, а не ориентироваться только на надпись 1/4. Точное совпадение резьбы и профиля штекера позволяет вернуть линии нормальное удержание давления и сохранить удобное подключение пневматического оборудования.
