Шланги топливные низкого давления (обратка) для мотоблока 190N/195N (12/15Hp) TTG AMG-3

Топливные шланги низкого давления для мотоблока 190N/195N (12/15Hp) TTG AMG-3 предназначены для обратной топливной магистрали. По ней отводится топливо, возвращающееся из системы питания. Исправная обратка должна оставаться герметичной и обеспечивать свободный проход топлива: пережатый шланг или залом мешает отводу, а трещины и неплотные соединения становятся местами утечки.

Конструкция и назначение

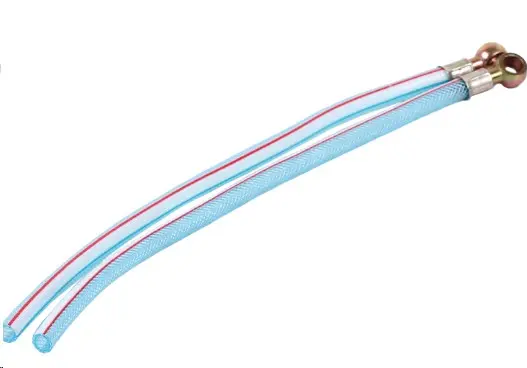

Шланги голубого цвета имеют продольные красные полосы. На концах расположены наконечники с кольцевыми проушинами, а у перехода к гибкой части — обжимные втулки. При подборе нужно учитывать не только сам шланг, но и форму присоединения: проушина должна подходить к крепежу и уплотняться на предусмотренных для этого поверхностях. Обратная магистраль относится к стороне низкого давления; использовать её вместо трубки подачи топлива высокого давления нельзя.

Когда нужна замена

Поводом проверить обратку служат влажные следы топлива на наружной поверхности, капли у наконечников и повторное запотевание соединения после очистки. Шланг также меняют при трещинах, потёртостях, затвердевании, повреждении обжима или устойчивом заломе. Особого внимания требуют участки, которые касаются кромок, натягиваются при вибрации двигателя либо проходят рядом с горячими деталями. Подтягивание крепежа не устраняет трещину в шланге и не восстанавливает повреждённый обжим.

Что сверить при подборе

Сравните со снятыми шлангами длину по фактическому маршруту, внутренний и наружный диаметры гибкой части, размеры отверстий в проушинах и положение наконечников. Проверьте толщину кольцевых концов и посадку крепежа: несовпадение может помешать правильному прижатию уплотнений. Свободные концы должны соответствовать своим ответным соединениям. Одинаковое назначение шлангов ещё не означает одинаковых присоединительных размеров.

Оцените, как магистраль укладывается между точками подключения. Слишком короткий шланг тянет соединения и испытывает дополнительную нагрузку при вибрации. Избыточная длина может образовать петлю, попасть к движущимся деталям или перегнуться при установке соседних кожухов. Правильная укладка оставляет место для плавного изгиба без натяжения, перекручивания и сдавливания. Цвет не заменяет проверку размеров и присоединений.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе, предварительно перекрыв подачу топлива, если предусмотрен кран. Очистите места подключения и запомните маршрут старой обратки. При снятии удерживайте ответные соединения, не тяните за гибкую часть и не допускайте попадания грязи в открытые каналы. Осмотрите крепёж, штуцеры и уплотняющие поверхности; повреждённые уплотнения замените подходящими по размеру.

Установите шланги без перекручивания и затяните соединения по требованиям двигателя. Не пытайтесь компенсировать неподходящую проушину усиленной затяжкой. Проверьте соседние держатели и места возможного трения, затем восстановите подачу топлива и убедитесь в отсутствии подтекания. После запуска повторно осмотрите соединения и изгибы. Если появляется топливо, двигатель останавливают и устраняют причину утечки до дальнейшей работы.
