Топливный патрубок с фильтром в бак P70F AMG

Топливный патрубок с фильтром в бак P70F AMG нужен для прохождения топлива через соединение бака с топливной магистралью и задерживания загрязнений. Патрубок обеспечивает соединение, а фильтр удерживает частицы, которые могут попасть дальше по системе питания. При замене важно восстановить не только проход топлива, но и плотную посадку на штуцерах: негерметичное соединение может стать причиной подтекания.

Конструкция и причины замены

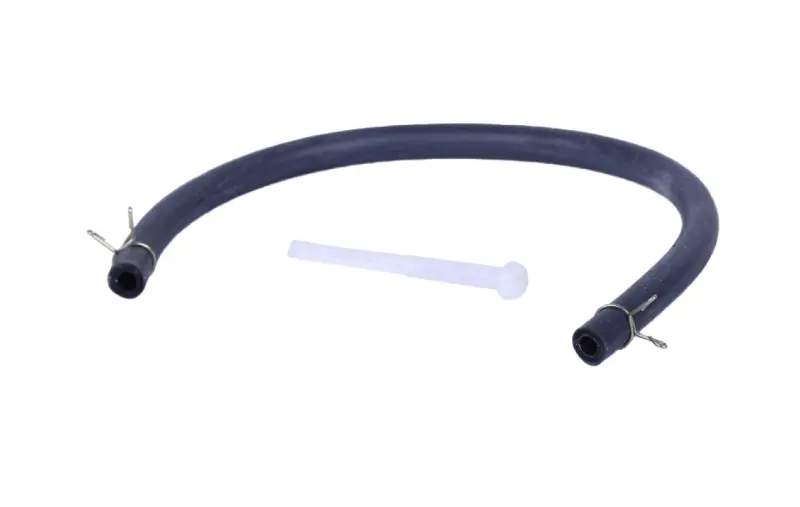

Патрубок имеет изогнутую форму и два открытых конца для подключения. У концов расположены проволочные зажимы, удерживающие соединения на штуцерах. При подборе стоит учитывать весь путь прокладки: деталь должна обходить соседние части без натяжения, пережатия и резкого перегиба. Если проход сужается на изгибе, топливо поступает хуже даже при чистом фильтре.

Поводом для замены служат трещины, потёртости, повреждённые края, потеря эластичности или следы топлива возле мест подключения. Особого внимания требуют участки под зажимами и места контакта с соседними деталями: повреждение там легко пропустить при поверхностном осмотре. Патрубок также меняют, если он перестал плотно держаться на штуцере. Усиленное обжатие не устраняет износ самого соединительного конца.

Засорение фильтра ограничивает подачу топлива. Это может проявляться перебоями при работе под нагрузкой, однако такой признак сам по себе не доказывает неисправность именно фильтра. При осмотре проверяют, нет ли загрязнений, деформации или повреждения фильтрующей части. Если в баке остаётся осадок, новый фильтр может быстро забиться, поэтому при замене стоит проверить чистоту зоны его установки.

Что сверить при подборе

Сравните снятый патрубок с заменой по общей длине, форме изгиба, внутреннему диаметру обоих концов и глубине посадки на штуцеры. Отдельно проверьте размеры и способ установки фильтра, а также пространство для него в баке. Слишком короткий патрубок натягивает соединения, слишком длинный может образовать петлю и перегнуться. Несовпадение посадочного диаметра приводит либо к слабому удержанию, либо к повреждению конца при натягивании.

Оцените состояние штуцеров и зажимов. Трещина на штуцере, повреждённая поверхность или ослабленный зажим могут оставить течь даже после замены патрубка. Если в месте установки есть отдельные уплотнения, их также осматривают и заменяют при износе. Ориентируйтесь на фактическое устройство снятого соединения: положение фильтра и способ его фиксации должны соответствовать месту установки.

Установка и проверка

Работу выполняют на остывшей технике вдали от огня, предварительно перекрыв подачу топлива либо опорожнив бак до уровня ниже соединения. До снятия запоминают прокладку патрубка и расположение зажимов. Концы освобождают аккуратно, без рывков за штуцеры. Новую деталь устанавливают без перекручивания, с полной посадкой концов; зажимы возвращают на предусмотренные места, а фильтр закрепляют согласно устройству бака.

После сборки восстановите подачу топлива и проверьте сухость обоих соединений сначала без запуска, затем после короткой работы. Убедитесь, что патрубок не касается горячих или движущихся частей и не перетирается о кромки. При появлении влаги или запаха топлива остановите технику и устраните причину до дальнейшего использования.
