Шланг топливный Ø5 мм, 15 м, двухслойный VDK

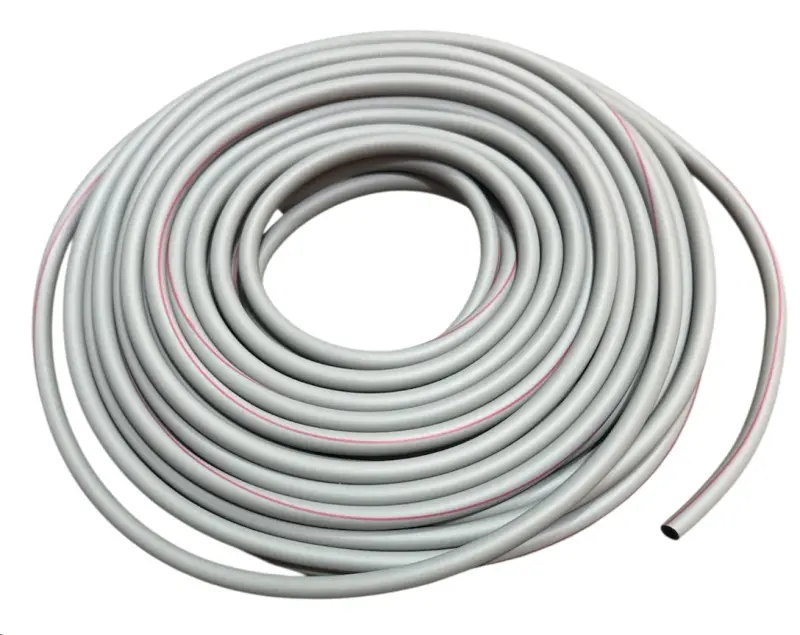

Топливный шланг Ø5 мм длиной 15 м предназначен для замены участков топливной магистрали. Он соединяет штуцеры и подводит топливо между деталями системы питания. Двухслойное исполнение, серая наружная поверхность и продольная красная полоса отличают этот шланг. Из общей длины отрезают участок под конкретную трассу: с учётом расположения соединений, изгибов и необходимого запаса для свободной укладки.

Когда шланг пора менять

Поводом для замены служат трещины, затвердевшая поверхность, вздутия, липкость, потёртости и повреждённые концы возле штуцеров. Особенно внимательно осматривают места перегиба и участки под креплениями. Если рядом с соединением появляется влажный след или запах топлива, проверяют не только затяжку хомута, но и сам шланг: растрескавшуюся стенку дополнительным обжатием не восстановить.

Сужение прохода при заломе мешает подаче топлива, а неплотная посадка на штуцере может привести к утечке или подсосу воздуха. Шланг также меняют, если прежняя прокладка оставила следы трения о раму, кожух или соседнюю деталь. При установке нового отрезка устраняют причину повреждения, иначе дефект появится снова в том же месте.

Как подобрать

Ориентир по размеру — обозначение Ø5 мм. Для точной посадки отдельно сверяют внутренний и наружный диаметры снятого шланга, размеры штуцеров и диапазон обжатия креплений. Растянутый конец старого шланга может исказить измерение, поэтому проверяют и неповреждённый участок. Слишком свободная посадка не исправляется чрезмерной затяжкой, а слишком тесная затрудняет монтаж и может повредить конец при натягивании.

Помимо размеров, сверяют требования топливной системы к типу топлива, температуре и рабочему давлению. Одного совпадения диаметра недостаточно для выбора шланга на магистраль под давлением. Двухслойное исполнение само по себе не определяет допустимый режим работы. Наружный диаметр также должен подходить к штатным держателям и проходам: пережатая стенка уменьшает проходное сечение.

Укладка и замена

Работают на остывшей технике, вдали от огня и источников искр. Подачу топлива перекрывают предусмотренным способом, а если система работает под давлением, сначала снимают его по инструкции техники. До отсоединения отмечают маршрут старого шланга и места крепления. Длину нового участка выбирают так, чтобы он не натягивался между штуцерами и не образовывал лишних петель, способных перегнуться или задеть подвижную деталь.

Шланг отрезают ровно острым инструментом, не сминая стенки и не оставляя частиц внутри. Проверяют штуцеры на заусенцы, повреждения и загрязнения, а хомуты — на деформацию и исправность затяжки. Повреждённые крепления заменяют подходящими. Концы устанавливают на предусмотренную глубину и закрепляют без чрезмерного обжатия. Трассу прокладывают вдали от горячих поверхностей, острых кромок и движущихся частей, сохраняя плавные изгибы.

После восстановления подачи топлива проверяют сухость всех соединений, затем осматривают их при работе техники и после остановки. При появлении течи эксплуатацию прекращают и устраняют причину. Вместе со шлангом стоит осмотреть соседние отрезки магистрали, держатели и уплотнения разъёмных соединений: их износ может оставить утечку даже после замены повреждённого участка.
