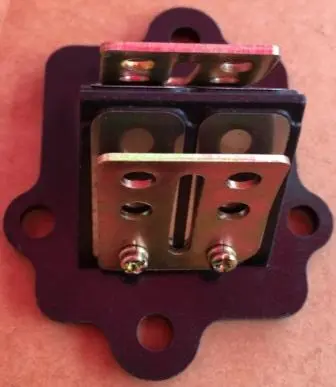

Лепестковый клапан Suzuki LETS VDK

Лепестковый клапан Suzuki LETS устанавливается во впускном тракте двухтактного двигателя и управляет поступлением топливовоздушной смеси в картер. При разрежении лепестки открываются, а при обратном перепаде давления прижимаются к посадочным поверхностям. Так клапан препятствует обратному выбросу смеси во впуск и помогает двигателю сохранять нормальное наполнение на разных режимах работы.

Устройство и причины замены

Клапан имеет основание с четырьмя крепёжными отверстиями, лепестки и закреплённые винтами ограничители их хода. Лепестки должны свободно открываться и возвращаться к посадочным поверхностям, а ограничители удерживают их от чрезмерного изгиба. При осмотре снятой детали проверяют не только подвижные пластины, но и состояние основания, крепления и поверхностей, к которым прилегают лепестки.

Поводом для замены служат трещины, сколы кромок, деформация лепестков, повреждение корпуса или неплотное закрытие клапана. Износ может проявляться затруднённым запуском, неустойчивым холостым ходом, ухудшением отклика на газ и обратными выбросами смеси во впуск. Эти признаки сами по себе не определяют неисправность: решение о замене принимают после осмотра клапана и проверки герметичности его соединений. Попавшая под лепесток грязь также мешает ему закрываться.

Что сверить при подборе

Сопоставьте новый клапан со снятым по контуру основания, числу и расположению крепёжных отверстий, форме впускных окон и глубине выступающей части. Проверьте расстояния между центрами отверстий и положение уплотняемой поверхности. Корпус должен свободно входить в посадочное место, а ограничители и лепестки — не касаться соседних деталей. Одного совпадения названия модели недостаточно, если снятый клапан отличается по геометрии.

Отдельно сравните сопряжение с впускным патрубком и уплотнением. Несовпадение проходных отверстий может частично перекрыть впуск, а неправильный контур основания — оставить участок без плотного прилегания. Не стоит рассверливать крепления или подгибать ограничители ради установки: такая подгонка меняет посадку и условия работы лепестков. Нужен клапан, соответствующий снятой детали по креплению и форме.

Особенности установки

До снятия очистите область вокруг впуска, чтобы грязь не попала в двигатель. Запомните ориентацию клапана и порядок расположения сопрягаемых деталей. После демонтажа удалите остатки старого уплотнения, не повреждая посадочные поверхности, и осмотрите патрубок на трещины. Повреждённую или утратившую упругость прокладку заменяют подходящей; крепёж с испорченной резьбой также требует замены.

Установите клапан без перекоса, сохраняя штатное направление, и затягивайте крепления равномерно с моментом, предусмотренным руководством по ремонту двигателя. Не наносите герметик на лепестки и проходные окна: излишки могут помешать закрытию или попасть внутрь. После сборки проверьте герметичность соединения, запуск, устойчивость холостого хода и реакцию на газ. Подсос воздуха через неплотный стык нарушает состав смеси, а неправильная посадка может ограничить ход лепестков и свести результат замены к минимуму.
