Опора задняя в сборе Foton 244, Jinma 244/264 AMG

Задняя опора в сборе для Foton 244, Jinma 244/264 служит для поддержки сопряжённых деталей и сохранения их положения в механизме. При замене такой опоры важно восстановить не только крепление, но и правильное расположение посадочного отверстия относительно основания. Смещение или перекос создаёт дополнительную нагрузку на соединения и ускоряет износ деталей, которые опираются на корпус.

Конструкция и причины замены

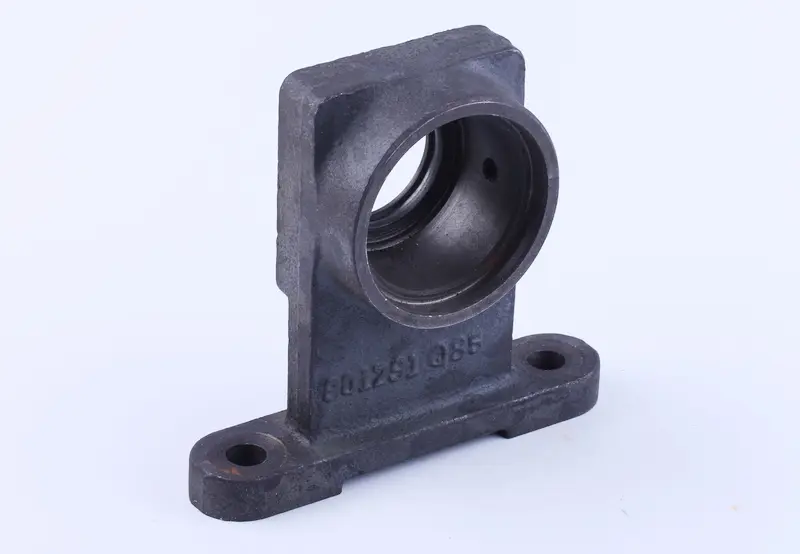

Корпус имеет вертикальную стенку с выступающей круглой посадочной частью и основание с двумя крепёжными отверстиями по краям. Внутри круглой части предусмотрены ступенчатые поверхности. При подборе значение имеют и форма этих поверхностей, и положение отверстий: совпадения общего контура недостаточно для правильной установки.

Опору меняют при трещинах корпуса, повреждении крепёжных участков, деформации основания или выработке посадочного места. Ослабленное крепление может сопровождаться стуком, вибрацией и смещением сопряжённых деталей. Эти признаки сами по себе ещё не указывают на поломку корпуса: при разборке нужно отличить его повреждение от люфта в соединении или износа установленных рядом деталей.

Что сверить при подборе

Снятую опору удобно использовать как образец. Сначала сопоставьте расположение круглой части и крепёжных площадок, затем проверьте размеры. Даже небольшая разница в высоте центра отверстия может нарушить соосность, хотя крепёж при этом удастся установить.

• Сверьте расстояние между центрами крепёжных отверстий, их диаметр и толщину основания.
• Проверьте диаметр и глубину посадочного места, расположение внутренних ступеней и упоров.
• Сопоставьте высоту центра круглого отверстия над плоскостью крепления и вылет корпуса относительно основания.
• Проверьте прилегание сопряжённых деталей и расположение дополнительных отверстий, если они предусмотрены в снятой опоре.

Обозначение «в сборе» сохраняется в названии. При замене заранее определите, какие детали снимаются вместе с опорой, а какие остаются на технике: от этого зависит подготовка к монтажу. Изношенные уплотнения и повреждённый крепёж, если они используются в этом соединении, стоит заменить одновременно. Исправный корпус не устранит люфт, возникший в соседнем сопряжении.

Особенности установки

До снятия разгрузите опору и зафиксируйте поддерживаемые ею детали, чтобы после освобождения крепежа они не сместились. Очистите плоскость прилегания, осмотрите ответные отверстия и посадочные поверхности. Следы перекоса, вытянутые отверстия или повреждённая резьба требуют внимания до установки нового корпуса.

При сборке совместите посадочные поверхности и наживите крепёж без окончательной затяжки. Опора должна прилегать к основанию без качания; стягивать зазор болтами или подгонять несовпадающие отверстия усилием нельзя. Крепёж затягивают равномерно с моментом по руководству техники. После сборки проверьте отсутствие смещения и ненормального люфта, а для проходящих через опору подвижных деталей — свободу предусмотренного движения. Заедание или перекос требуют проверки посадки до начала работы.
