Шайба замковая GF для грунтофрезы мотоблока

Замковая шайба GF — стальная стопорная деталь для грунтофрезы мотоблока и мототрактора. Она ставится под гайку вала и удерживает резьбовое соединение от самоотворачивания при вибрации и ударных нагрузках, которые фреза получает во время работы в плотном грунте.

Что делает эта деталь

Почвенная фреза нагружена неравномерно: ножи постоянно встречают уплотненную землю, камни и корни, вал получает толчки и переменные нагрузки в обе стороны. Затянутая гайка на таком валу со временем теряет усилие, появляется осевой люфт, а вслед за ним изнашиваются посадочные места, подшипники и шлицевые соединения. Замковая шайба удерживает гайку механически — формой, а не силой трения, поэтому крепление остается собранным даже при частичной потере затяжки.

Конструкция

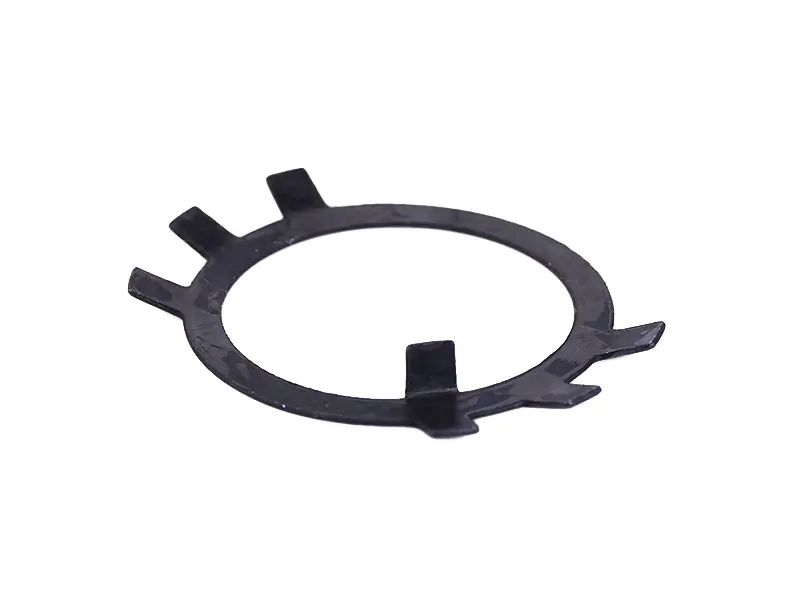

Деталь выполнена штамповкой из листовой стали в виде плоского кольца с несколькими наружными лапками по окружности и внутренним выступом. Выступ входит в паз вала и не дает шайбе проворачиваться, а одну из наружных лапок после затяжки загибают на грань гайки. После этого гайка способна отвернуться только вместе с шайбой, а сама шайба удерживается валом. Ровная опорная плоскость прилегает к торцу под гайкой всей площадью, поэтому усилие затяжки распределяется равномерно, без перекоса и точечного смятия.

Как подобрать замену

Деталь подбирают по посадочным размерам вала и по гайке, с которой она работает в паре. Перед покупкой снимите старую шайбу и сравните ее с новой по нескольким признакам:

• внутренний диаметр кольца — шайба должна свободно надеваться на вал, но без заметного качания;
• ширина и высота внутреннего выступа — он должен точно входить в паз вала, без люфта и без натяга;
• количество и расположение наружных лапок — от этого зависит, попадет ли лапка на грань гайки при нужном моменте затяжки;
• толщина металла — более тонкое кольцо легче загнуть, но оно хуже держит форму под гайкой;
• наружный диаметр — лапки не должны упираться в стенки корпуса редуктора или в крышку.

Когда деталь пора менять

• лапка отломилась или дала трещину у основания;
• гайка на валу самопроизвольно ослабевает после короткой наработки;
• внутренний выступ смят или разбит пазом вала;
• кольцо изогнуто, поведено или имеет глубокие задиры на опорной плоскости.

Установка и замена

При сборке вал и торец гайки очищают от старой смазки и грязи, шайбу надевают выступом в паз, затягивают гайку нужным моментом и выбирают ту лапку, которая ровно ложится на плоскую грань. Лапку загибают плотно, через выколотку или деревянный брусок, чтобы металл прилег к грани без зазора и не треснул у основания. При разборке лапку отгибают обратно, и после этого шайбу лучше поставить новую: металл в месте перегиба теряет прочность, а надломанная лапка уже не удержит гайку.

Замковую шайбу меняют вместе с замковой гайкой при любом ремонте привода фрезы — когда снимают подшипники, сальники или вал. Запасную деталь удобно держать в наборе для сезонного обслуживания: повторная разборка редуктора из-за одной сломанной лапки отнимает намного больше времени, чем установка новой шайбы.
