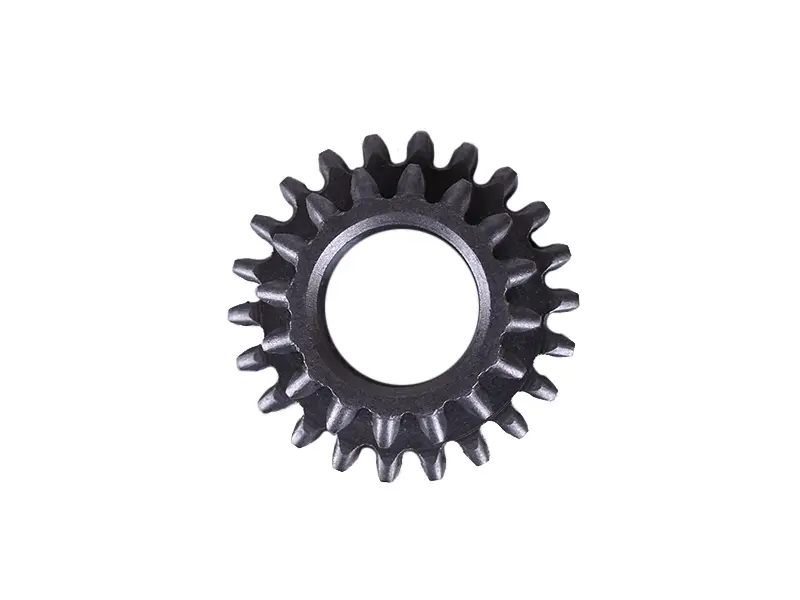

Шестерня задней передачи КПП Mini AMG

Шестерня задней передачи КПП Mini AMG предназначена для ремонта механизма заднего хода коробки передач. Она участвует в передаче вращения при движении назад: исправное зацепление позволяет передавать усилие между деталями механизма без проскальзывания зубьев и заклинивания. При подборе замены нужно сопоставить геометрию шестерни и её посадку со снятой деталью.

Конструкция и назначение

Шестерня имеет центральное сквозное отверстие и два зубчатых венца разного диаметра, расположенных вдоль одной оси. Такое строение требует проверки обоих венцов: совпадение только наружного диаметра или отверстия ещё не означает, что деталь подойдёт. Важны также взаимное расположение венцов, их ширина и общая высота шестерни — от них зависит положение зубьев относительно сопряжённых деталей коробки.

Когда требуется замена

Причиной разборки могут стать хруст при включении заднего хода, повторяющиеся щелчки под нагрузкой или затруднённое движение назад. Эти признаки требуют проверки механизма, поскольку шум может возникать и из-за соседних деталей. Саму шестерню меняют при сколах, трещинах, выкрашивании рабочих поверхностей зубьев, выраженном неравномерном износе или повреждении посадочного отверстия.

При осмотре обращают внимание на заусенцы по краям зубьев, задиры и следы контакта только на узкой части венца. Такие повреждения могут сопровождать перекос, избыточный люфт или неполное зацепление. Если заменить только шестерню, оставив причину износа, новая деталь тоже начнёт работать с неправильной нагрузкой.

Что сверить при подборе

• Число зубьев каждого венца, их форму, направление и расстояние между ними.
• Наружные диаметры обоих венцов, их ширину и общую высоту детали.
• Диаметр и профиль центрального отверстия, состояние и форму посадочных поверхностей.
• Расположение торцевых уступов, способ осевой фиксации и положение относительно соседних шестерён.

Сравнивать детали удобнее после очистки снятой шестерни от масла и продуктов износа. Число зубьев проверяют на каждом венце отдельно, а размеры снимают измерительным инструментом. Несовпадение зубьев нарушит зацепление; ошибка в посадке или высоте может привести к люфту, трению о соседние детали либо невозможности собрать механизм в нужном положении.

Установка и проверка

Замену выполняют с доступом к механизму заднего хода по порядку разборки конкретной коробки. При снятии сохраняют расположение шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Одновременно осматривают сопряжённые зубчатые венцы, опору шестерни и детали её фиксации. Повреждённые сопряжённые детали также требуют замены: новая шестерня не устранит износ их рабочих поверхностей.

Перед сборкой удаляют осколки и стружку из зоны механизма, очищают посадку и смазывают трущиеся поверхности согласно требованиям коробки. Шестерню устанавливают в правильной ориентации, не добиваясь посадки ударами по зубьям. После фиксации проверяют свободное вращение и работу зацепления вручную при отключённом приводе. Закусывание, перекос или неполное включение — повод проверить сборку до запуска и приложения нагрузки.
