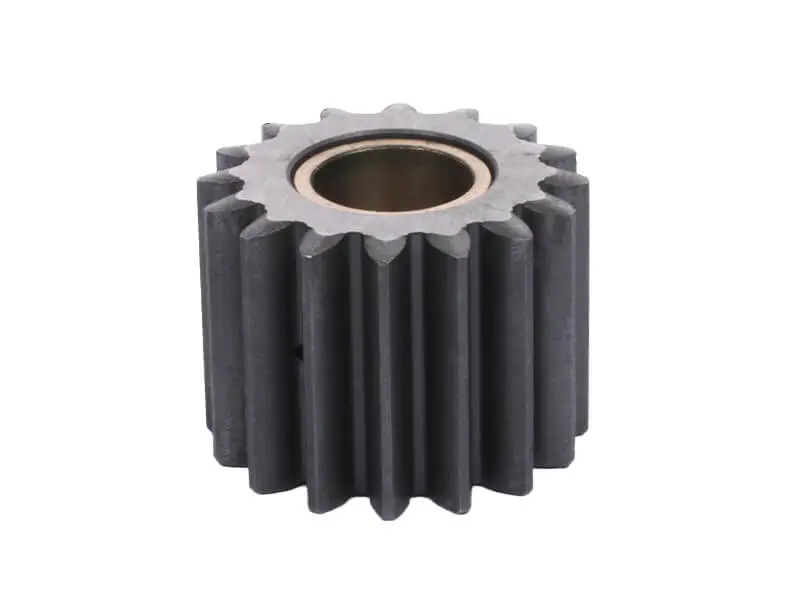

Шестерня заднего хода DongFeng 354/404, 16 зубьев, 56/29 мм

Шестерня заднего хода DongFeng 354/404 (16 зубьев)

Реверс на минитракторе включается через отдельную промежуточную шестерню, и именно она принимает на себя удары при резком переключении и работе под нагрузкой. Деталь рассчитана на коробку передач тракторов DongFeng 354 и DongFeng 404 и возвращает нормальное включение заднего хода без переборки всего картера трансмиссии.

Конструкция и размеры

Цельная стальная шестерня с 16 прямыми зубьями по всей ширине венца передаёт крутящий момент и разворачивает направление вращения при включении реверса. В посадочное отверстие запрессована бронзовая втулка — она работает как подшипник скольжения по оси и принимает износ на себя, сохраняя геометрию зубчатого венца. Наружный диаметр по вершинам зубьев — 56 мм, отверстие под ось — 29 мм, ширина венца — 42 мм, масса детали около 406 г. Каталожное обозначение позиции — 300.37.169-1.

Преимущества

• Бронзовая втулка в отверстии обеспечивает мягкое скольжение по оси и снижает выработку самой шестерни: ресурс пары ось–втулка определяет недорогой вкладыш, а не весь зубчатый венец.
• Ширина венца 42 мм даёт большое пятно контакта зубьев, что важно при трогании задним ходом с прицепом или навесным оборудованием.
• Прямой зуб без косой нарезки не создаёт осевого усилия на ось, поэтому деталь спокойно переносит частые включения реверса при маневрах и разгрузке.

Когда пора менять

Замену выполняют, если задний ход перестал включаться или выбивает под нагрузкой, если на реверсе появился воющий гул, которого нет на передних передачах, при сколах и срезанных вершинах зубьев, а также при ощутимом люфте шестерни на оси из-за разбитой бронзовой втулки. Часто вместе с шестернёй обновляют и втулку с осью: ставить новую деталь на изношенную ось с выработкой смысла нет — новый венец быстро получит перекос и неравномерный износ.

Как подобрать

В линейке DongFeng есть и более лёгкие машины 240–254, у которых элементы реверса отличаются посадкой и диаметрами. Перед покупкой снятую деталь стоит проверить по трём параметрам:

• число зубьев — 16;
• наружный диаметр 56 мм и посадочное отверстие 29 мм;
• ширина зубчатого венца — 42 мм.

Совпадение всех трёх размеров означает, что шестерня встанет на штатное место без подгонки и правильно войдёт в зацепление с соседними колёсами коробки.

Установка

Для замены сливают трансмиссионное масло, снимают крышку коробки передач, вынимают ось промежуточной шестерни и извлекают старую деталь. Ось перед сборкой промывают и осматривают на задиры, овальность и следы перегрева, посадочную поверхность и втулку смазывают трансмиссионным маслом. После установки шестерню прокручивают на оси рукой: она должна вращаться свободно, без закусывания и заметного поперечного качания. Дальше коробку собирают с новыми прокладками, заливают масло до уровня и проверяют включение заднего хода сначала на заглушенном, затем на работающем двигателе.

Запасная шестерня реверса пригодится тем, кто ежедневно работает на минитракторе с прицепом, фрезой или навеской: задний ход включается десятки раз за смену, поэтому его детали изнашиваются заметно раньше остальных передач коробки.
