Шестерня оси КПП Mini AMG

Шестерня оси КПП Mini AMG предназначена для замены изношенной или повреждённой шестерни в коробке переключения передач. Она участвует в передаче вращения через зубчатое зацепление. Состояние зубьев и посадки влияет на равномерность работы передачи: повреждения могут сопровождаться шумом, ударами и люфтом, а дальнейшая эксплуатация — ускорять износ сопряжённой детали.

Конструкция и работа

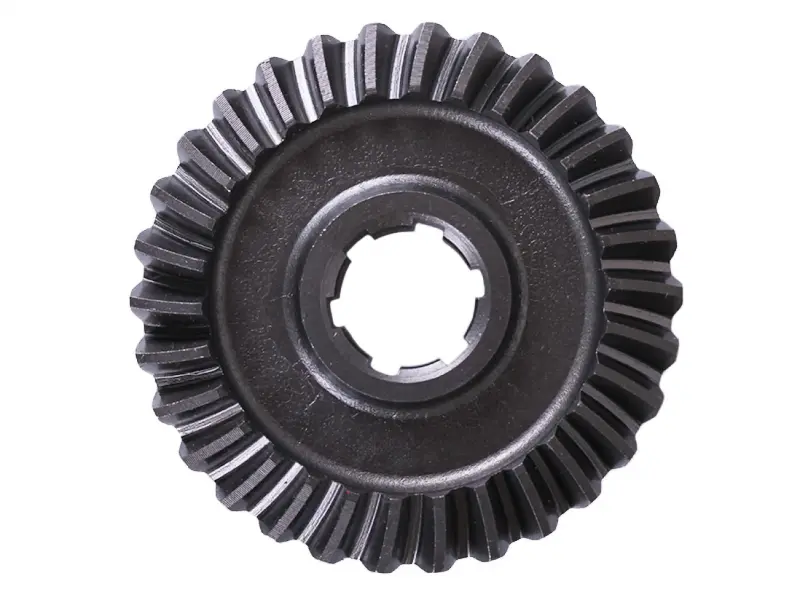

У шестерни зубчатый венец по наружному краю, углублённая центральная часть и отверстие с внутренними выступами и пазами. При подборе имеют значение не только наружные очертания, но и профиль зубьев, форма отверстия, толщина детали и расположение венца относительно посадки. Близкие по внешнему виду шестерни могут по-разному садиться на ось и входить в зацепление.

Зубья передают усилие при контакте с ответной шестернёй. Сколы, трещины, выкрашивание и выраженная выработка на контактных поверхностях — поводы для замены. Отдельно проверяют центральное отверстие: повреждённые кромки и разбитая посадка могут давать люфт даже при сравнительно целых зубьях. Новый шум сам по себе ещё не указывает на одну шестерню, поэтому её состояние оценивают вместе с сопряжением и опорами оси.

Что сверить при подборе

Ориентируйтесь на снятую деталь и устройство конкретной КПП. Сопоставьте число зубьев, их направление и профиль, наружный диаметр, общую толщину, диаметр отверстия, количество и форму внутренних выступов. Проверьте также выступание центральной части и положение торцов: от этого зависит, окажется ли зубчатый венец в нужной плоскости после сборки. Обозначение Mini AMG сохраняйте при подборе, но окончательное решение принимайте по совпадению конструкции и размеров.

Измерения делайте по очищенной детали, учитывая выработку. Разбитое отверстие и стёртые зубья не подходят как единственный образец для проверки посадки и профиля. Если старая шестерня сильно разрушена, используйте документацию именно вашей коробки передач. Ошибка в числе зубьев или геометрии зацепления может помешать сборке, изменить работу передачи либо вызвать контакт краями зубьев и их быстрое повреждение.

Замена и проверка сопряжения

Перед разборкой зафиксируйте ориентацию шестерни и порядок расположения шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. После снятия очистите посадку и осмотрите ось, ответную шестерню, подшипники и элементы фиксации. Проверьте, нет ли задиров, сколов и чрезмерного люфта. Изношенную ответную шестерню нельзя оставлять без оценки: её повреждённые зубья способны быстро испортить новую деталь.

Устанавливайте шестерню в предусмотренном положении, соблюдая способ посадки и фиксации для этой КПП. Не забивайте её ударами по зубьям и не пытайтесь стянуть несовпадающие детали крепежом. После сборки проверьте вращение без нагрузки, отсутствие заеданий и правильность зацепления; зазоры и осевое перемещение контролируйте по требованиям коробки. Используйте предусмотренную для неё смазку. При тугом ходе или повторяющихся ударах сначала найдите причину, затем переходите к работе под нагрузкой.
