Шестерня коническая косозубая КПП Z-43 AMG

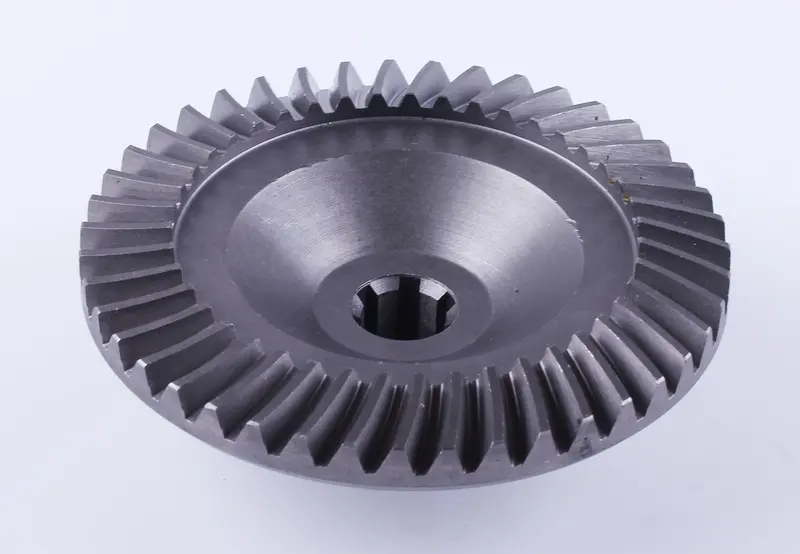

Коническая косозубая шестерня КПП Z-43 AMG предназначена для передачи вращения и крутящего момента в коробке переключения передач. Обозначение Z-43 указывает на 43 зуба. Такая шестерня работает в зацеплении с ответной конической шестернёй и передаёт усилие между валами, расположенными под углом друг к другу. При подборе важны не только число зубьев, но и геометрия всей пары.

Конструкция и работа

Зубья расположены по наружному коническому венцу и идут с наклоном. Центральная часть имеет углублённую форму, а посадочное отверстие — внутренние шлицы для соединения с валом. Зубчатый венец передаёт усилие ответной шестерне, шлицевое соединение связывает деталь с валом. Соответствие обеих посадок необходимо: шестерня должна правильно зацепляться с парой и занимать предусмотренное положение на валу.

Когда требуется замена

Поводом для проверки служат усилившийся гул коробки под нагрузкой, стук при изменении направления усилия и металлические частицы в смазке. Эти признаки требуют осмотра зацепления и опор валов, поскольку один звук не определяет неисправную деталь. Шестерню меняют при сколах и трещинах зубьев, заметном выкрашивании рабочих поверхностей или износе шлицев. Задиры могут сопровождать недостаток смазки, а неравномерная выработка — перекос вала либо неверную регулировку пары.

Что сверить при подборе

Сопоставьте снятую шестерню с заменой по числу зубьев, направлению их наклона, наружному диаметру, высоте и форме конического венца. Отдельно проверьте число и профиль внутренних шлицев, размер посадочного отверстия, общую толщину и расстояние от опорной поверхности до венца. Для этого полезны измерения снятой детали и обозначение коробки передач. Совпадение только 43 зубьев не означает, что шестерни взаимозаменяемы: различия в профиле зуба или посадке меняют условия зацепления.

Осмотрите также ответную шестерню. Если её зубья уже имеют глубокую выработку, сколы или выкрашивание, установка одной новой детали не восстановит исправную пару. Проверьте состояние шлицев вала, подшипников и деталей осевой фиксации. Люфт опор и повреждённая посадка мешают сохранить правильное положение зубчатого венца даже после замены шестерни.

Особенности установки

При разборке сохраните порядок установленных втулок, шайб и регулировочных прокладок, если они предусмотрены конструкцией коробки. Очистите посадочные поверхности и удалите продукты износа из зоны зацепления. Шестерню устанавливают без перекоса, не забивая её ударами по зубьям; способ посадки и фиксации выбирают по устройству конкретной КПП. После сборки проверяют осевой люфт, боковой зазор и пятно контакта конической пары по требованиям к этой коробке.

До работы под нагрузкой убедитесь, что механизм проворачивается без закусывания, а зацепление получает предусмотренную смазку. Слишком тесная пара может нагреваться и быстро изнашиваться, чрезмерный зазор вызывает удары по зубьям. Ошибка в направлении зубьев, геометрии венца или шлицевой посадке не устраняется затяжкой крепежа: требуется шестерня, соответствующая валу и ответной паре.
