Поршень TY395B AMG

Поршень TY395B AMG — деталь цилиндропоршневой группы двигателя, которая воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Поршень движется внутри цилиндра, а установленные на нём кольца помогают удерживать давление и ограничивать попадание масла в камеру сгорания. Его состояние влияет на компрессию, расход масла и работу двигателя под нагрузкой.

Конструкция и причины замены

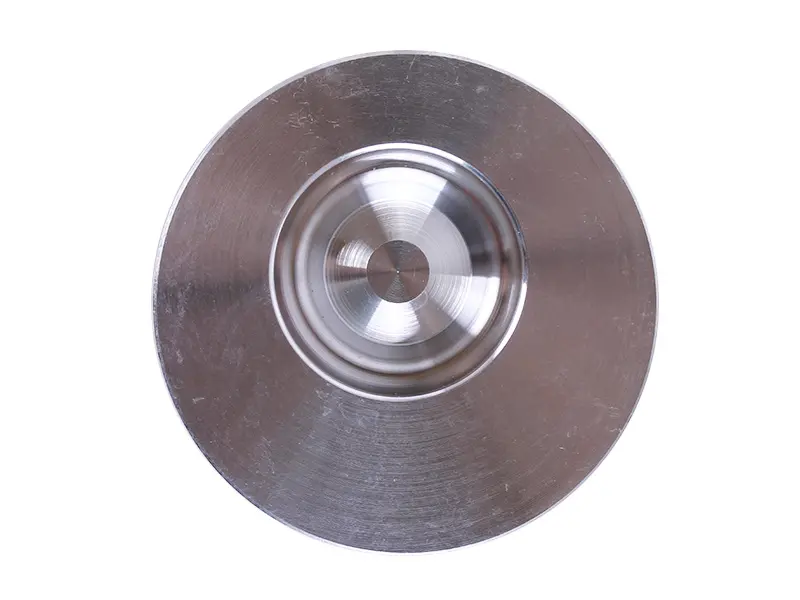

Днище имеет круглую выемку в центральной части и широкую наружную поверхность вокруг неё. Форма днища важна при подборе: поршни с одинаковым наружным диаметром могут отличаться профилем углубления и высотой. Поэтому одного сходства по диаметру недостаточно для замены. Нужно сопоставить конструкцию целиком, включая посадку пальца и канавки под кольца.

Поводом для проверки поршня становятся падение компрессии, повышенный расход масла, дымность и посторонний стук. Эти признаки сами по себе не означают, что менять нужно именно поршень: после разборки оценивают также цилиндр, кольца и палец. Деталь заменяют при трещинах, повреждении днища, глубоких задирах, чрезмерном износе юбки или разбитых канавках колец. Установка новых колец в изношенные канавки не устраняет причину потери герметичности.

Что сверить при подборе

Ориентируйтесь на обозначение TY395B, затем сравните снятый поршень и требования двигателя. Проверьте номинальный или ремонтный размер, диаметр юбки в предусмотренной точке измерения, общую высоту и расстояние от оси пальца до днища. Отдельно сопоставьте диаметр и длину пальца, способ его фиксации, количество и ширину кольцевых канавок. Форма центральной выемки также должна соответствовать заменяемой детали.

Размер подбирают с учётом фактического состояния цилиндра. Измерение только старого поршня не показывает износ, овальность и конусность цилиндра. Если цилиндр требует обработки, подходящий размер определяют по результатам замеров и выбранному способу восстановления. Слишком малый зазор может привести к задирам и заклиниванию при нагреве, а чрезмерный — к стуку и ускоренному износу. Ошибка по высоте поршня или форме днища способна нарушить необходимые зазоры внутри двигателя.

Особенности установки

При замене очищают сопрягаемые поверхности и масляные отверстия, осматривают цилиндр, поршневой палец, его посадки и шатун. Кольца подбирают по размеру цилиндра и канавкам поршня; проверяют зазоры в замках и канавках по требованиям двигателя. Повреждённые или изношенные сопряжённые детали заменяют, иначе новый поршень будет работать в неблагоприятных условиях.

Поршень устанавливают в предусмотренной для двигателя ориентации. Палец и трущиеся поверхности смазывают, крепление пальца проверяют до ввода поршня в цилиндр. Кольца сжимают подходящим приспособлением, не проталкивая деталь ударами: сломанное кольцо может повредить цилиндр уже при первом запуске. После сборки проверяют свободное перемещение механизма и соблюдают порядок первого запуска и приработки, установленный изготовителем двигателя.
