Поршень 186F Ø86,50 мм (ремонт +0,50, тупой конус форкамеры)

Второй ремонтный размер поршневой детали для одноцилиндрового дизеля 186F — того самого мотора воздушного охлаждения примерно на 9–10 л.с., который ставят на тяжёлые дизельные мотоблоки, мототракторы, генераторы и мотопомпы. Наружный диаметр 86,50 мм рассчитан на цилиндр, уже расточенный на 0,50 мм сверх заводских 86,00 мм, поэтому деталь возвращает изношенному мотору правильный зазор в паре «поршень — гильза» без покупки нового цилиндра.

Когда нужен ремонт +0,50

Дизель 186F вырабатывает ресурс предсказуемо: зеркало гильзы вытирается, юбка поршня теряет размер, кольца перестают держать давление. Симптомы знакомы любому владельцу мотоблока — мотор тяжело заводится на холодную, дымит, проседает под нагрузкой, гонит масло в сапун. Если гильза уже проходила первый ремонт 86,25 мм или износ вышел за допуск, цилиндр растачивают до 86,50 мм и подбирают поршень этого размера. Это самый ходовой вариант при капитальном ремонте 186F, когда менять цилиндро-поршневую группу целиком нерационально.

Конструкция

Деталь отлита из алюминиевого сплава, в днище выполнена вихревая камера с коническим выступом — то самое исполнение «тупой конус». У 186F профиль конуса встречается в двух вариантах, остром и тупом, и они не взаимозаменяемы: форма выступа обязана совпадать с камерой в головке, иначе меняется степень сжатия и мотор либо не запускается, либо работает жёстко. Отверстие рассчитано под штатный поршневой палец Ø23 мм, боковые канавки — под компрессионные и маслосъёмное кольца. Ход поршня в этом двигателе 76 мм при диаметре цилиндра 86 мм, номинальные обороты — 3600 об/мин.

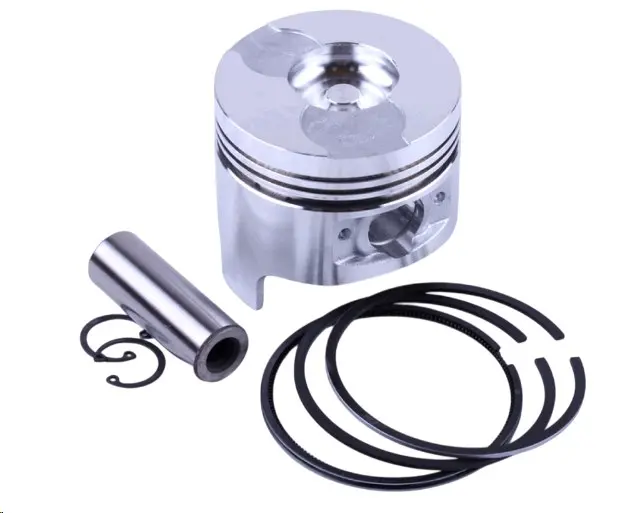

Состав набора

• Поршень Ø86,50 мм с вихревой камерой в днище
• Поршневой палец Ø23 мм
• Два стопорных кольца пальца
• Комплект поршневых колец под тот же диаметр

Преимущества

• Ремонтный размер 86,50 мм возвращает компрессию расточенному мотору — цилиндр остаётся родным, а двигатель снова держит нагрузку.
• Тупой конус форкамеры сохраняет расчётный объём камеры сгорания, поэтому дизель запускается и тянет так же, как до ремонта.
• Палец Ø23 мм и кольца подобраны под этот же поршень — при сборке не приходится искать совпадающие по размеру детали россыпью.

Как подобрать

Сначала промерьте нутромером гильзу после расточки: под эту деталь диаметр должен быть 86,50 мм. Затем достаньте старый поршень и посмотрите на выступ камеры сгорания в днище — скруглённый, притупленный конус означает, что исполнение совпадает, острый пиковый требует другого варианта. Третья проверка — палец: у 186F он 23 мм, у соседних моторов серии посадка отличается, поэтому примерьте его к верхней головке шатуна до заказа. Заодно сравните высоту старого поршня и расстояние от оси пальца до днища, чтобы исключить деталь от другого типоразмера.

Установка и обкатка

Поршень заводят в гильзу оправкой для сжатия колец, предварительно смазав юбку и зеркало моторным маслом. Замки колец разводят по окружности, чтобы они не совпадали. Стопорные кольца пальца ставят новые и утапливают в канавки до фиксации. После сборки двигателю нужна обкатка на умеренных оборотах с последующей заменой масла — так юбка и кольца прирабатываются к свежерасточенной гильзе, а компрессия выходит на рабочие значения.

Если мотор разбирается под ремонтный размер, имеет смысл сразу взять прокладку головки и сальники коленвала: возвращаться к уже собранному двигателю ради одной мелкой позиции невыгодно ни по времени, ни по ресурсу.
