Пластина упорная распредвала 4L22BT AMG

Упорная пластина распредвала 4L22BT AMG служит для ограничения осевого перемещения распределительного вала. Она удерживает вал в предусмотренном положении вдоль его оси, сохраняя необходимый для вращения зазор. При ремонте механизма газораспределения состояние этой детали проверяют вместе с ответной упорной поверхностью: износ в месте контакта может нарушить осевую фиксацию даже при исправных опорах вала.

Конструкция и назначение

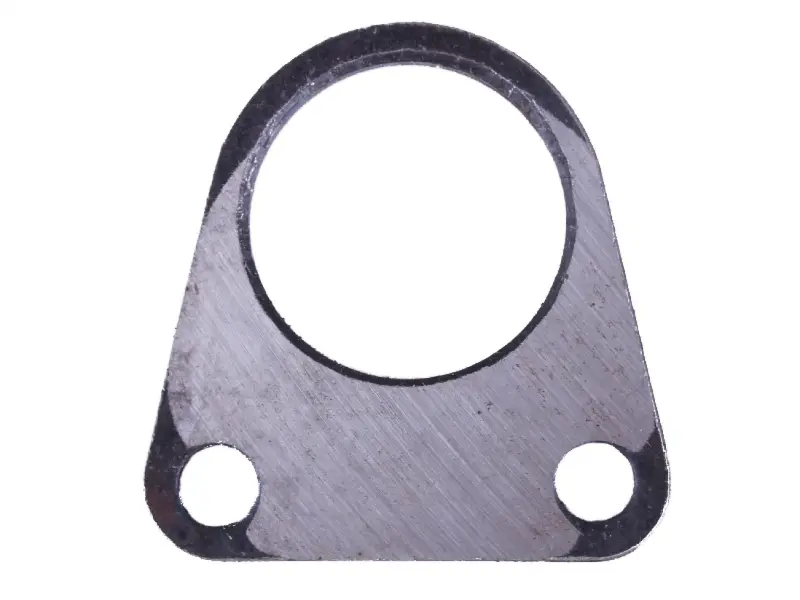

Пластина имеет широкий нижний участок, закруглённую верхнюю часть, большое круглое отверстие и два меньших отверстия по краям основания. При подборе важны не только общий контур, но и расположение отверстий относительно друг друга. Центральное отверстие должно соответствовать сопряжению с валом, а крепёжные — совпадать с посадочными местами без смещения и доработки.

Толщина упорной пластины влияет на осевой зазор в собранном механизме. Поэтому сходство по форме само по себе недостаточно: слишком тонкая или изношенная деталь может оставить лишний ход, а неподходящая по толщине — вызвать зажатие сопряжения. Пластина должна выполнять свою задачу без перекоса и без препятствий для свободного вращения вала.

Когда нужна замена

Поводом для проверки служат обнаруженный повышенный осевой люфт и следы контакта, которых раньше не было. На снятой пластине ищут глубокие борозды, задиры, выработку на упорной поверхности, трещины и деформацию. Отдельно осматривают края крепёжных отверстий: повреждения в этих местах могут быть связаны с ослаблением крепежа или смещением детали. Один только шум двигателя не позволяет определить неисправность пластины — состояние подтверждают осмотром и измерением зазора.

Что сверить при подборе

• Обозначение двигателя и соответствие снятой детали месту установки.
• Наружный контур, диаметр большого отверстия и положение двух крепёжных отверстий.
• Толщину пластины, форму контактных участков и расположение возможных уступов на сопрягаемых деталях.
• Состояние ответной поверхности распредвала и плоскости, к которой крепится пластина.

Изношенная пластина помогает сравнить геометрию, но её остаточную толщину нельзя принимать за требуемый размер новой детали. Окончательную проверку выполняют по ремонтным данным двигателя и осевому зазору после сборки. Если отверстия не совпадают или пластина не прилегает к месту крепления, растачивать её и притягивать с усилием не следует: сначала нужно разобраться с подбором и положением сопрягаемых деталей.

Особенности установки

При разборке запоминают положение старой пластины и сторону её контакта с валом. Посадочную плоскость очищают от загрязнений, проверяют отсутствие заусенцев, осматривают резьбу и крепёж. Повреждённые крепёжные детали заменяют. Задиры на ответной упорной поверхности также требуют внимания: установка новой пластины на повреждённое сопряжение может привести к повторной выработке.

Пластину устанавливают в предусмотренном положении, соблюдая порядок затяжки и момент из документации двигателя. После закрепления проверяют осевой зазор и свободное вращение распредвала по процедуре сборки. Чрезмерный люфт или заедание нужно устранить до запуска. Такая проверка позволяет обнаружить ошибку подбора, перекос либо оставшееся повреждение сопряжения, пока механизм доступен для осмотра.
