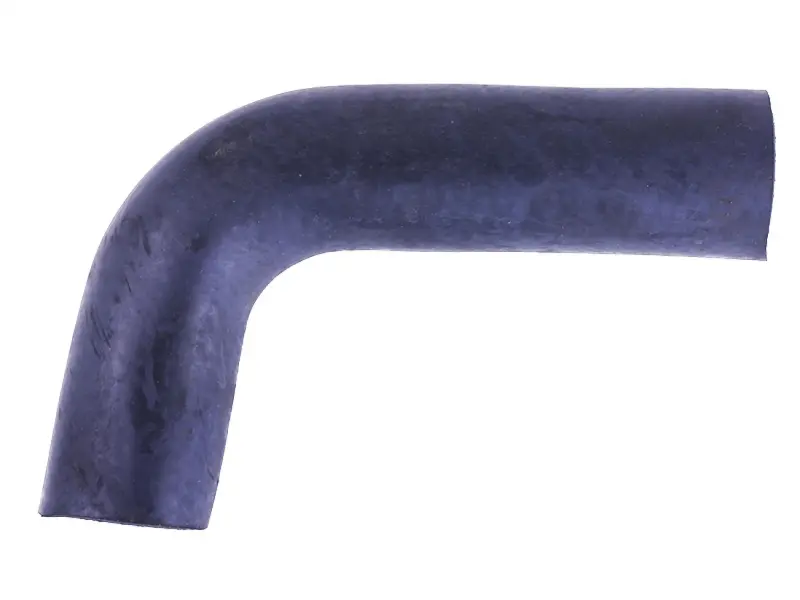

Патрубок радиатора нижний Ø41 для минитрактора Xingtai 220

Патрубок радиатора нижний Ø41 для минитрактора Xingtai 220

Соединяет нижний бачок радиатора с контуром охлаждения дизельного двигателя минитрактора Xingtai 220 (Синтай 220) и возвращает остывшую жидкость к мотору. Деталь формованная: изгиб около 90 градусов задан при изготовлении, поэтому шланг ложится по штатной трассе без натяга, без скруток и без самодельных подгибов, которые обычно и становятся причиной ранних трещин.

Где применяется

Xingtai 220 работает с дизельным двигателем жидкостного охлаждения мощностью 22 л.с., и температурный режим здесь напрямую зависит от состояния соединительных шлангов. Нижняя ветка принимает жидкость уже после радиатора и живет в самых тяжелых условиях: постоянная вибрация от рамы, перепад температур каждый рабочий цикл, брызги масла и топлива, механическое трение о соседние детали. Именно поэтому нижний шланг обычно сдает раньше верхнего, и его замена входит в обычный перечень сервисных работ на минитракторе при подготовке к сезону, после длительной пахоты или работы с фрезой и прицепом.

Когда пора менять

• на резине появились продольные трещины, вздутия или участки, которые задубели и не проминаются;
• шланг, наоборот, стал слишком мягким и легко сплющивается пальцами — стенка потеряла упругость;
• под хомутами видны потеки охлаждающей жидкости, а уровень в расширительном бачке медленно уходит;
• после перегрева патрубок деформировался и больше не держит исходную форму;
• двигатель греется сильнее обычного, а в верхней точке контура появляется воздух из-за подсоса через изношенное соединение.

Как подобрать и установить

Самый надежный способ проверки — снять старый шланг и сравнить три параметра: посадочные диаметры на выходе радиатора и на двигателе, общую длину и направление отвода. Эта позиция выполнена в типоразмере Ø41 и повторяет геометрию нижнего шланга Xingtai 220: длина по осевой линии составляет около 290 мм, посадочный внутренний размер — 38 мм. Если на технике ранее стоял неоригинальный шланг или ремонтная вставка из отрезка трубки, ориентируйтесь на размеры штуцеров, а не на прежнюю деталь.

Устанавливается патрубок стандартно: слейте охлаждающую жидкость, ослабьте хомуты, снимите старый шланг, зачистите штуцеры от налета и рыхлой ржавчины. Новый шланг надевается до упора на обе посадочные шейки, после чего хомуты затягиваются равномерно, без перетяжки, чтобы не прорезать резину. Перед запуском убедитесь, что патрубок не касается ремня, шкива, выпускного тракта и подвижных тяг, затем залейте жидкость, прогрейте двигатель и еще раз проверьте соединения на герметичность после остывания.

Преимущества

• Формованный отвод около 90 градусов сохраняет сечение на повороте: шланг не заламывается под разрежением, и проток жидкости через контур остается стабильным.
• Цельная резиновая деталь без стыков и вставок — меньше потенциальных точек течи по сравнению с самодельной сборкой из отрезков.
• Ровные цилиндрические концы плотно садятся на штуцеры под обычные червячные хомуты, поэтому монтаж обходится без переходников и герметиков.

Параметры

• Тип: нижний патрубок радиатора системы охлаждения
• Техника: минитрактор Xingtai 220 (Синтай 220)
• Типоразмер: Ø41
• Посадочный внутренний диаметр: 38 мм
• Общая длина: около 290 мм
• Форма: формованный отвод около 90 градусов
• Материал: резина
• Каталожный номер: 40472

Такой шланг стоит держать в запасе вместе с комплектом хомутов: разрыв нижнего соединения на поле мгновенно опустошает контур охлаждения и останавливает работу, тогда как замена целиком занимает считанные минуты. Свежая резина правильной формы возвращает системе штатную циркуляцию и снимает риск перегрева дизеля под продолжительной нагрузкой.
