Патрубок радиатора нижний резиновый DL190-12 Xingtai 120

Патрубок радиатора нижний DL190-12 Xingtai 120

Нижний патрубок системы охлаждения соединяет нижний отвод радиатора с контуром двигателя DL190-12 и возвращает остывшую жидкость обратно в дизель. От состояния этой резиновой связки напрямую зависит стабильная рабочая температура: потерявшая эластичность или треснувшая резина дает подтекание, подсос воздуха и падение уровня охлаждающей жидкости, а вслед за этим мотор начинает перегреваться под нагрузкой.

Для какой техники подходит

Деталь относится к системе охлаждения дизелей серии DL190 — DL190-12 и DL190-15, которыми комплектуют минитракторы Xingtai 120 (XT-120) и однотипные машины этого класса. Мотор одноцилиндровый, вертикальный, четырехтактный, с водяным охлаждением, отдачей 12 л.с. при 2200 об/мин и рабочим объемом около 0,7 л. Контур охлаждения такой техники постоянно работает при вибрации и сезонных перепадах температур, поэтому резиновые соединения радиатора относятся к позициям, которые обновляют регулярно.

Конструкция

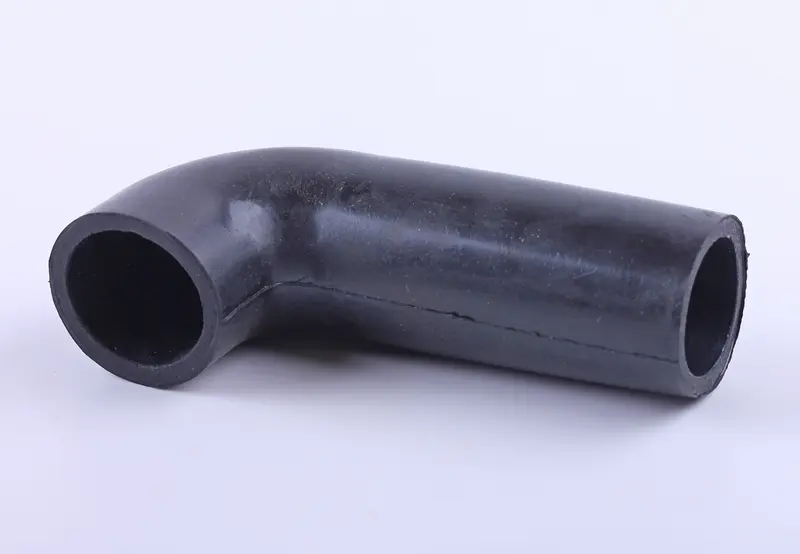

Патрубок выполнен из формованной черной резины и имеет угловую форму с изгибом около 90 градусов, повторяющую штатную трассу от нижнего бачка радиатора к двигателю. Стенки толстые, без гофры, внутренний канал гладкий по всей длине: шланг держит заданное направление, не сминается на повороте и не сужает проход для жидкости. Оба конца — ровные цилиндрические участки под обычные червячные хомуты, без внутренних буртиков и переходов диаметра.

Преимущества

• Готовый угол 90 градусов повторяет заводскую трассу — шланг не заламывается на изгибе и не перекрывает поток охлаждающей жидкости.
• Упругая резина гасит вибрацию двигателя и небольшие несовпадения между отводом радиатора и штуцером мотора, снимая нагрузку с соединений.
• Гладкие цилиндрические концы плотно обжимаются червячными хомутами, поэтому посадка получается герметичной без дополнительных уплотнителей.

Как подобрать

• Посадочный диаметр: нижние отводы радиатора DL190-12 рассчитаны на 35 мм, внутренний размер патрубка находится в пределах 34–35 мм.
• Сверяйте со старой деталью направление изгиба и длину обоих плеч — угловой патрубок не заменяется прямым отрезком шланга без перелома трассы.
• Не путайте с верхним патрубком: верхний отвод радиатора DL190-12 идет под диаметр 42 мм и требует другой детали.
• В каталоге узлов Xingtai 120 нижний патрубок радиатора проходит под обозначением 12A.13.115.

Когда пора менять

Резину меняют не по наработке, а по состоянию. Поводом служат влажные следы и белесый налет у хомутов, задубевшая или потрескавшаяся поверхность, вздутие и размягчение стенок, потеря формы после снятия, а также необходимость каждый раз подтягивать хомут, чтобы убрать течь. Осмотреть соединение стоит и после долгого простоя техники: за зиму резина часто теряет упругость и начинает пропускать жидкость уже после первого прогрева.

Установка

Работу выполняют на остывшем двигателе. Охлаждающую жидкость сливают, старый патрубок снимают вместе с хомутами или срезают, штуцеры радиатора и двигателя зачищают от налета и остатков старой резины. Новый патрубок надевают до упора на обе посадочные шейки, хомуты ставят по краям посадочной зоны и затягивают равномерно, без чрезмерного усилия. Затем систему заполняют, двигатель прогревают до рабочей температуры и повторно проверяют соединения — после первого нагрева резина садится по месту, и хомуты обычно требуют небольшой протяжки.

Запасной нижний патрубок радиатора удобно держать вместе с расходными позициями для сезонного обслуживания минитрактора: замена занимает считаные минуты, а исправное соединение удерживает нормальный тепловой режим дизеля при длительной работе с плугом, фрезой или прицепом.
