Патрубок радиатора верхний Ø38 мм DongFeng 244/240

Патрубок радиатора верхний Ø38 мм для минитрактора DongFeng 244/240

Верхний патрубок системы охлаждения соединяет выпускной штуцер двигателя с верхним бачком радиатора: через него горячий антифриз уходит от дизеля на охлаждение. От состояния этой резины напрямую зависит, держит ли контур давление и не уйдёт ли жидкость под ноги уже на прогреве, поэтому шланг меняют одним из первых при любом обслуживании охлаждения.

Конструкция и размеры

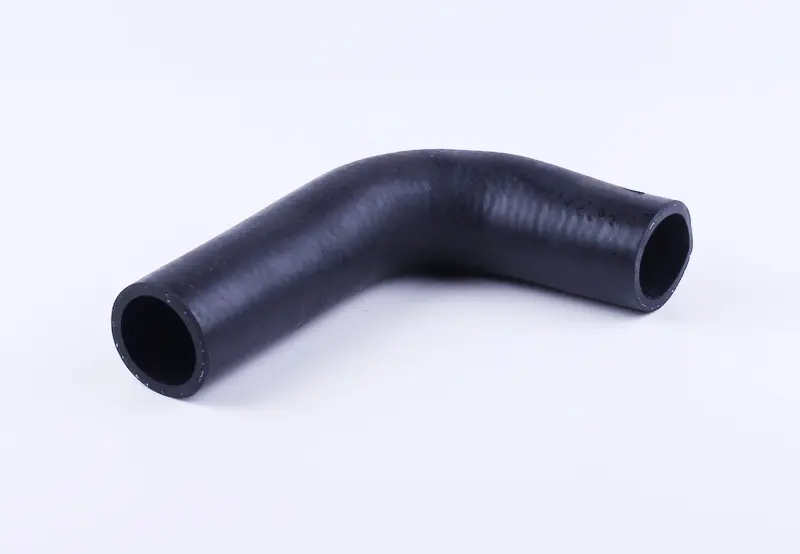

Деталь изготовлена из чёрной резины и отформована коленом около 90 градусов. Изгиб задан на производстве, а не создаётся натяжением при монтаже, поэтому проход остаётся полным по всей длине, а стенка не складывается в месте поворота. Внутренний диаметр 38 мм, длина около 205 мм, масса порядка 290 г. Концы ровные и гладкие, рассчитаны на обычные червячные хомуты и плотно садятся на штатные штуцеры без подмотки и лишних герметиков.

На какую технику ставится

Позиция относится к системе охлаждения минитракторов DongFeng 240 и 244 с трёхцилиндровым дизелем водяного охлаждения KM385BT. Та же схема охлаждения применяется на родственных машинах серий 240/244 других сборок, поэтому подбор идёт прежде всего по диаметру, длине и форме колена. Верхняя магистраль в контуре работает в самых жёстких условиях: по ней проходит самый горячий поток от двигателя, а сама резина дополнительно прогревается от мотора снизу, из-за чего стареет быстрее остальных шлангов.

Преимущества

• Готовое колено около 90 градусов — шланг ложится по заводской трассе, не перекручивается и не перекрывает поток на повороте.
• Посадочный диаметр 38 мм и длина около 205 мм — монтаж без переходников, вставок и подрезки по месту.
• Цельноформованная резиновая деталь без стыков — меньше точек, где под давлением контура может появиться течь.

Как подобрать

• Измерьте внутренний диаметр старого шланга или наружный диаметр штуцера радиатора — должно получиться 38 мм.
• Сравните длину по осевой линии: у этой позиции она около 205 мм.
• Приложите снятую деталь к новой и проверьте совпадение угла колена и длины обоих плеч.
• Убедитесь, что нужна именно верхняя магистраль: нижний патрубок на этих тракторах отличается длиной и формой.

Когда пора менять

Тревожные признаки видно ещё до отказа: подтёки антифриза у хомутов, белый или ржавый налёт на штуцерах, трещины на внешней стороне изгиба, задубевшая либо, наоборот, размягчённая стенка, которая проминается пальцами на холодном двигателе. Если шланг схлопывается на высоких оборотах или заметно раздувается на прогретом моторе, ресурс уже выработан. Замену разумно делать заодно с плановой сменой охлаждающей жидкости, промывкой радиатора или снятием головки блока: старая резина после нескольких прогревов почти всегда начинает потеть под хомутом.

Установка

Работы ведут на остывшем двигателе. Жидкость сливают, старый шланг срезают или снимают вместе с хомутами, посадочные штуцеры зачищают от налёта и остатков резины до чистого металла. Новый патрубок надевают до упора с обеих сторон, хомуты ставят в 5–7 мм от края и затягивают равномерно, без перетяга — избыточное усилие подрезает резину по кромке. После заливки антифриза мотор прогревают до открытия термостата, глушат, дают остыть и протягивают хомуты повторно: резина слегка усаживается, и после первого цикла нагрева соединение обычно требует дотяжки.

Такой патрубок стоит держать в запасе вместе с парой хомутов: разрыв верхней магистрали в поле означает мгновенную потерю охлаждающей жидкости и перегрев дизеля, тогда как сама замена занимает считаные минуты.
