Деталь механизма регулятора оборотов одноцилиндрового дизеля DLH1100. Она держит оси, на которых качаются рычаги регулятора, и фиксирует их взаимное положение внутри картера распределительных шестерён. От состояния опоры напрямую зависит, насколько чётко мотор удерживает заданные обороты под меняющейся нагрузкой: когда посадочные места разбиты, рычаги получают лишний люфт, регулятор реагирует с запозданием, обороты начинают «гулять» на холостом ходу и проседают при заглублении почвофрезы или плуга.

Конструкция

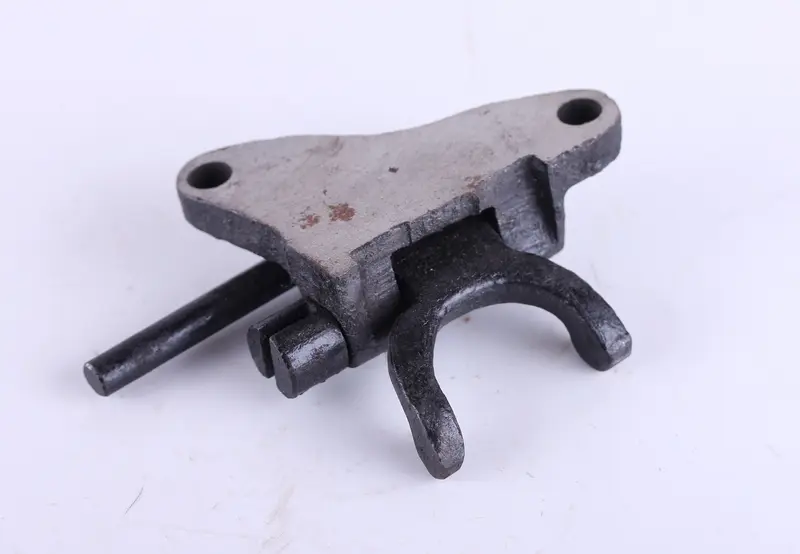

Корпус отлит заодно с плоской монтажной площадкой, в которой выполнены два сквозных отверстия под крепёжные болты: площадка садится на обработанную привалочную плоскость картера и жёстко базирует весь механизм регулятора. В тело опоры запрессованы две оси разной длины — длинная далеко выступает за корпус детали и работает осью основного рычага, короткая служит второй точкой качания. Снизу отлит вилкообразный захват с широким полукруглым зевом, через который движение передаётся дальше на тягу управления подачей топлива. Металл детали нешлифованный, с характерной литейной поверхностью; обработаны только опорная плоскость и посадочные места осей. Именно оси и зев вилки изнашиваются первыми: металл там наклёпывается, зев разбивается по ширине, и опору меняют целиком, поскольку оси запрессованы и по отдельности не переставляются.

Когда меняют деталь

• обороты двигателя самопроизвольно меняются, мотор «раскачивает» на холостом ходу;
• дизель вяло набирает обороты и не выходит на номинал под нагрузкой;
• при снятой крышке шестерён чувствуется заметный люфт рычагов регулятора на осях;
• зев вилки выработан, имеет задиры, наклёп по кромкам или трещины;
• обломан угол монтажной площадки либо разбиты отверстия под болты;
• двигатель перебирают после капитального ремонта и механизм регулятора собирают заново.

Как подобрать и установить

Подбирать такую опору правильнее по модели двигателя, а не по названию техники. DLH1100 — одноцилиндровый четырёхтактный дизель с водяным охлаждением, который ставили на тяжёлые дизельные мотоблоки, мототракторы и минитракторы серии Синтай 160; внешне похожие машины разных марок нередко несут моторы других серий с иной геометрией регулятора. Снимите старую деталь и сверьте четыре размера: межцентровое расстояние крепёжных отверстий, их диаметр, диаметр и вылет каждой оси, а также ширину и глубину зева вилки. Совпасть должны все четыре, иначе рычаги встанут с перекосом и регулятор будет работать с задержкой. Если ремонтируете мотор соседних индексов линейки DLH, обязательно примеряйте деталь по месту — каталоги нередко объединяют близкие модели в один раздел, но посадочные размеры стоит проверять по факту.

Перед сборкой промойте опору от консервационной смазки и убедитесь, что рычаги садятся на оси без закусывания и качаются от лёгкого усилия пальцем. Привалочную плоскость картера очистите от старого герметика и заусенцев, установите деталь без перекоса и затяните болты равномерно, в два приёма. Оси перед закрытием крышки распределительных шестерён смажьте моторным маслом. После сборки работу механизма проверяют на запущенном двигателе: обороты холостого хода должны держаться стабильно, а отклик на рычаг управления — быть плавным, без рывков и провалов.
