Опора передняя переднего моста Jinma 200/204/240/244 (184II.31.220-1)

Опора передняя переднего моста Jinma 200/204/240/244

Литая чугунная опора, через которую передний ведущий мост минитрактора подвешивается к остову машины. Она держит переднюю точку оси качания моста, воспринимает вес передней части трактора вместе с нагрузкой от навески и передает на остов усилия, возникающие при движении по неровному полю. От состояния этой детали напрямую зависит, насколько точно мост держит свое положение и насколько устойчиво трактор идет по борозде.

Конструкция

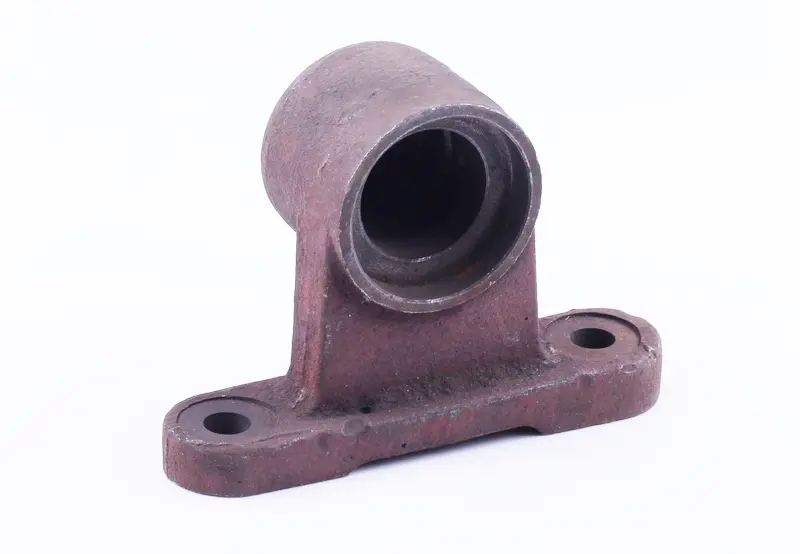

Деталь представляет собой цельную отливку: горизонтальная цилиндрическая проушина с обработанным отверстием под ось качания моста и плоская опорная площадка с двумя отверстиями под крепежные болты. Массивные ребра между площадкой и проушиной замыкают силовой поток на болтовое соединение, поэтому опора нормально переносит ударные нагрузки от передних колес. Внутрь проушины устанавливается втулка передней опоры каталожного номера 184.31.221 с посадочными размерами 45/50 мм и высотой порядка 43–45 мм: именно втулка работает поверхностью скольжения и изнашивается первой, а сама опора выполняет роль силового основания. Сзади мост опирается на парную заднюю опору 184II.31.250-1, поэтому при капитальном ремонте передка обе точки подвеса проверяют вместе.

Когда нужна замена

Передняя опора выходит из строя реже, чем втулка, но при длительной работе с разбитой втулкой отверстие проушины разрабатывается по диаметру и приобретает овальность. Характерные признаки: стук в передней части при переезде неровностей, заметное продольное перемещение моста, ускоренный износ только что поставленной втулки, следы наклепа и задиров на посадочном отверстии, ослабление болтового соединения с подтеканием масла по площадке. Трещины по ребрам и по плоскости крепления, а также разбитые или сорванные крепежные отверстия — тоже повод менять опору целиком, а не восстанавливать ее наплавкой и расточкой на месте.

Как подобрать и установить

• Ориентируйтесь на каталожный номер 184II.31.220-1 и на серию трактора: позиция рассчитана на передний ведущий мост Jinma 200, 204, 240 и 244.
• Не путайте переднюю опору с задней (184II.31.250-1) — у них разная геометрия и разный посадочный диаметр под втулку.
• Сравните со снятой деталью посадочное отверстие проушины, высоту от плоскости площадки до оси отверстия и межцентровое расстояние крепежных отверстий.
• Втулку и крепеж берите вместе с опорой: ставить изношенную втулку в новое посадочное место смысла нет.
• Перед сборкой очистите привалочную плоскость на остове, наживите болты, выставьте мост по оси и только затем затягивайте соединение крест-накрест.
• После обкатки протяните болты повторно и убедитесь, что мост качается свободно, без закусывания и без ощутимого продольного люфта.

Такая опора нужна при ремонте передка минитрактора после длительной эксплуатации, при устранении стука и люфта переднего моста, а также при переборке узла подвеса вместе с втулками и осью качания. Позиция подходит владельцам техники Jinma указанных серий, которые обслуживают трактор самостоятельно и меняют изношенные детали передней подвески комплектом, не разбивая ремонт на несколько заходов.
