Насос масляный двигателя DL190-12 (Xingtai 120)

Насос масляный DL190-12 (Xingtai 120)

Отвечает за подачу масла в системе смазки одноцилиндрового четырёхтактного дизеля DL190-12 мощностью 12 л.с. с водяным охлаждением — именно такой мотор устанавливают на минитракторы Xingtai 120 (XT-120) и на технику, собранную вокруг этого двигателя. Позиция идёт собранным насосом: корпус, насосная секция и приводной вал уже подогнаны между собой, поэтому при ремонте не приходится подбирать внутренние детали по отдельности и выставлять их по месту.

Конструкция и назначение

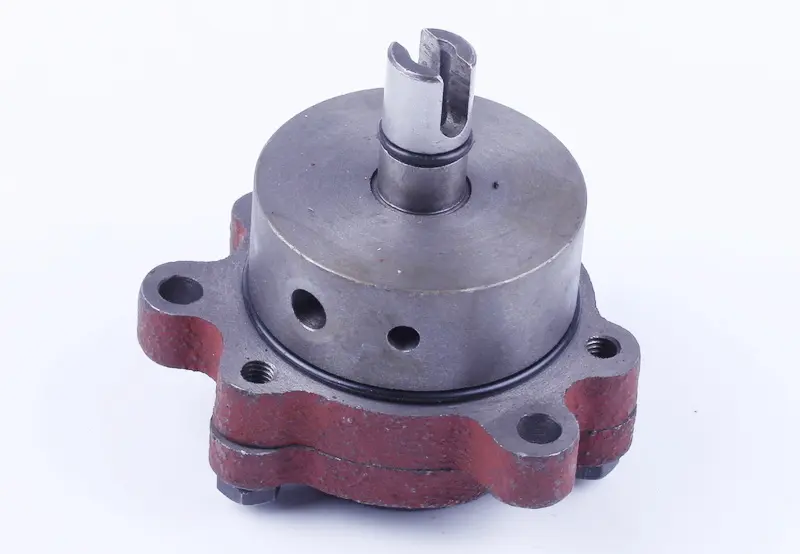

Литой корпус с монтажным фланцем и крепёжными отверстиями объединён с насосной секцией, закрытой цилиндрической крышкой. Сверху выведен приводной вал с прорезью на торце — через неё передаётся вращение от привода двигателя. Фланец задаёт посадку на штатное место в картере, а точная посадка вала сохраняет соосность зацепления.

Насос забирает масло из картера и подаёт его под давлением в масляные каналы блока: к опорам коленчатого вала, шатунной шейке, распределительному валу и деталям верхней части мотора. От состояния насоса напрямую зависит давление в системе, поэтому при падении подачи первым страдает кривошипно-шатунный механизм, а следом — цилиндропоршневая группа.

Когда пора менять насос

• Давление на прогретом двигателе падает, а на малых оборотах манометр почти не показывает его.
• Появились признаки масляного голодания: стуки в нижней части мотора, перегрев, быстрое потемнение свежего масла.
• Двигатель работал с заниженным уровнем масла или на загрязнённой смазке — в таких режимах рабочие поверхности насоса изнашиваются быстрее всего.
• Плановая переборка дизеля: при капитальном ремонте насос обычно ставят новый вместе с прокладками и очисткой маслоприёмника.
• Механические повреждения корпуса или фланца, разбитая прорезь приводного вала, следы задиров на посадочных поверхностях.

Как подобрать под свою технику

Ориентируйтесь на семейство двигателя: деталь рассчитана на моторы серии DL190 — DL190-12 и родственный ему DL190-15, которые идут в линейке XT120D для минитракторов Синтай. Со снятым насосом сверьте расположение и шаг крепёжных отверстий фланца, диаметр посадочной части корпуса, длину приводного вала и форму прорези на его торце, а также общую высоту насоса. Эти точки особенно важны, если техника уже проходила переборку и на ней могли оказаться детали от соседних модификаций двигателя.

Установка и первый запуск

Перед монтажом промойте картер и маслоприёмник, снимите остатки старой прокладки с посадочной плоскости, продуйте масляные каналы. Насос ставят на штатное место без перекоса, вал заводят в зацепление с приводом свободно, без ударов и подгибания, крепёж затягивают равномерно крест-накрест. После сборки заливают свежее дизельное масло, дают мотору поработать на малых оборотах и контролируют давление по манометру, затем повторно проверяют уровень масла и осматривают фланец на подтёки.

Минитрактор с DL190-12 обычно работает сезонно и с высокой нагрузкой: длительная пахота, навесное оборудование, пыль и летняя жара сильно нагружают систему смазки. Держать исправный масляный насос в запасе разумно — его замена обходится несопоставимо дешевле, чем ремонт коленчатого вала и поршневой после падения давления в разгар полевых работ.
