Муфта соединительная подвижная шлицевая Jinma 404

Муфта соединительная подвижная Jinma 404

Шлицевая втулка соединяет два вала трансмиссии минитрактора Jinma 404 и передает между ними крутящий момент. Подвижное исполнение означает, что деталь не закреплена жестко: она садится на шлицы с возможностью осевого смещения, поэтому именно через нее валы соединяются и разъединяются при включении нужного режима.

Где работает деталь

Jinma 404 — полноприводный минитрактор мощностью 40 л.с. с механической коробкой на восемь передних и две задние передачи, ходоуменьшителем и блокировкой заднего дифференциала. Соединения валов в такой трансмиссии выполнены шлицевыми: вал сцепления, валы коробки передач, привод дополнительного редуктора и линия вала отбора мощности стыкуются через промежуточные муфты. Подвижная муфта нужна там, где соединение должно включаться и выключаться, а не быть постоянным, поэтому от состояния ее шлицев напрямую зависит четкость включения и отсутствие самопроизвольного выключения передачи.

Конструкция

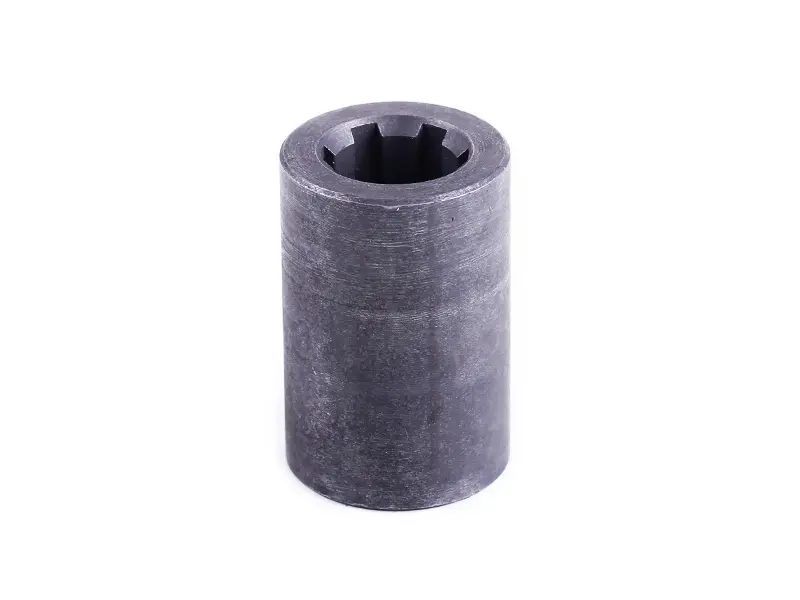

Деталь представляет собой цельную стальную втулку цилиндрической формы со сквозным отверстием и внутренними прямыми шлицами. Наружная поверхность гладкая, механически обработанная по всей длине, без зубчатого венца и приваренных элементов — момент передается только внутренним шлицевым зацеплением. Стенка массивная относительно диаметра отверстия, торцы ровные, поэтому муфта плотно садится на шлицы валов и передает нагрузку боковыми поверхностями зубьев.

Как подобрать замену

• Снимите старую муфту и сверьте с ней число шлицев, их профиль и высоту.
• Измерьте общую длину втулки — она определяет, насколько глубоко заходят в нее оба вала.
• Проверьте наружный диаметр: муфта не должна задевать соседние детали и стенки корпуса.
• Уточните модификацию трактора и установленный двигатель — у линейки Jinma 354/404 и ее версий встречаются разные исполнения трансмиссионных деталей.
• Определите узел, из которого снята старая деталь: муфты вала сцепления, коробки передач и линии отбора мощности похожи внешне, но отличаются размерами и шлицевым профилем.

Когда меняют муфту

• Передача или привод самопроизвольно выключаются под нагрузкой.
• При включении слышны хруст и щелчки, соединение срабатывает не с первого раза.
• Появился заметный люфт между муфтой и валом на неподвижной технике.
• Муфта перемещается по шлицам туго, с закусыванием и рывками.
• На зубьях видны сколы, завалы кромок и следы одностороннего износа.

Установка

Перед сборкой очистите шлицы обоих валов от старой смазки и продуктов износа и осмотрите зубья: если изношен сам вал, новая муфта пройдет тот же путь за короткое время. Посадочные поверхности смазывают трансмиссионной смазкой, после чего деталь надевают без ударов и перекосов. Собранное соединение проверяют вручную — муфта должна перемещаться по шлицам плавно, четко фиксироваться в рабочих положениях и не иметь ощутимого углового люфта. Вилку и механизм включения регулируют так, чтобы зацепление происходило на полную длину зубьев.

Такую муфту берут при ремонте трансмиссии, переборке коробки после появления шума и посторонних звуков, а также в запас для техники, которая работает с навесным оборудованием и часто переключает режимы. Замена изношенного соединения занимает немного времени, но избавляет от куда более дорогого ремонта валов и шестерен.
