Муфта соединительная вала отбора мощности Foton 244, ДТЗ 244, Jinma 244/264 AMG

Соединительная муфта вала отбора мощности предназначена для Foton 244, ДТЗ 244, Jinma 244/264. Она соединяет сопряжённые детали привода ВОМ и передаёт крутящий момент через шлицевое зацепление. От состояния этого соединения зависит передача вращения под нагрузкой: изношенные шлицы увеличивают свободный ход и могут вызывать удары при включении привода или изменении нагрузки.

Конструкция и работа

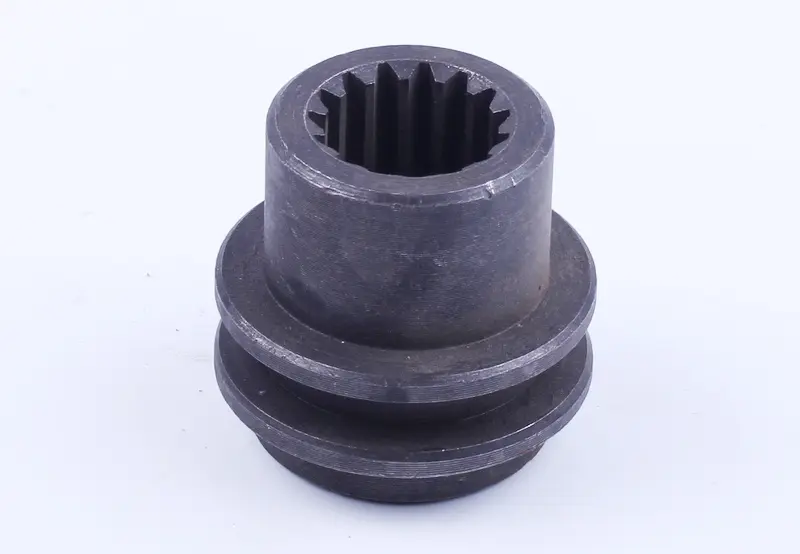

Муфта имеет цилиндрическую форму, внутренние продольные шлицы и кольцевую проточку снаружи между выступающими буртами. При подборе важны обе поверхности: внутренний профиль должен соответствовать ответным шлицам, а наружные размеры — месту установки. Совпадения общего вида недостаточно. Другая длина корпуса или положение проточки могут помешать правильной сборке механизма даже при подходящем отверстии.

Поводом для проверки муфты становятся стук со стороны привода ВОМ, увеличенный люфт в соединении и перебои передачи вращения под нагрузкой. Такие проявления требуют осмотра сопряжённых деталей, поскольку причина может находиться и на ответном валу. На снятой муфте проверяют грани шлицев: скругление, выкрашивание, задиры и неравномерная выработка указывают на повреждение зацепления. Трещины корпуса, сколы буртов и выраженный износ проточки также служат причиной замены.

Что сверить при подборе

Ориентируйтесь на снятую муфту и устройство конкретного привода. Даже при совпадении модели трактора нужно проверить посадку: деталь должна занимать предусмотренное место и сопрягаться с валом без перекоса. Для сравнения очистите старую муфту от масла и загрязнений, чтобы изношенные кромки и отложения не мешали оценить профиль.

• Сосчитайте внутренние шлицы и сравните их форму, ширину и размеры посадочного отверстия.
• Измерьте общую длину муфты, наружные диаметры и длину участка шлицевого зацепления.
• Сверьте ширину и глубину кольцевой проточки, положение буртов относительно торцов.
• Проверьте ответный вал: новая муфта не устранит люфт, вызванный износом его шлицев.

Замена и проверка соединения

Работу выполняют при остановленном двигателе, отключённом ВОМ и неподвижном подключённом оборудовании. До разборки фиксируют расположение муфты и порядок соседних деталей. После снятия осматривают ответные шлицы, посадочные поверхности и предусмотренные конструкцией фиксаторы. Если рядом есть направляющая или вилка, контактирующая с проточкой, проверяют и её поверхности: выработка в этом месте может мешать правильному положению муфты.

Устанавливают деталь по порядку сборки конкретного механизма, соблюдая требования к смазке и фиксации из руководства по технике. Муфту не забивают на вал: сопротивление посадке требует проверки совмещения шлицев, заусенцев и размеров. После сборки проверяют правильность положения и отсутствие заклинивания, затем работу привода без нагрузки. Несоответствие профиля или неполное зацепление может привести к ускоренному износу муфты и ответного вала; замена только одной детали в сильно изношенной паре часто оставляет люфт.
