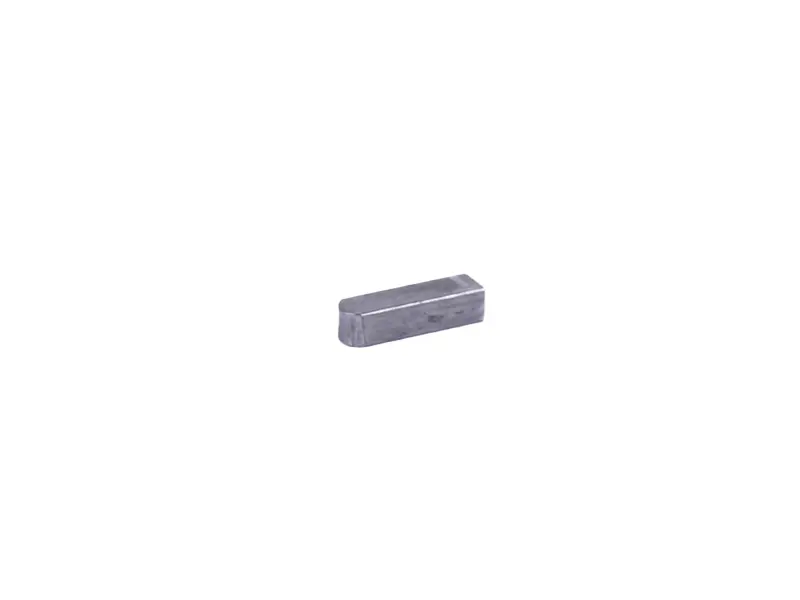

Шпонка вала ВОМ привода насоса НШ для минитрактора Shifeng 240

Шпонка вала ВОМ (привод насоса НШ) для минитрактора Shifeng 240

Крутящий момент от вала отбора мощности к шестеренному насосу НШ передается через шпоночное соединение, и эта стальная планка — его силовая часть. Она входит в продольный паз вала и в ответный паз ступицы шестерни или полумуфты привода, связывая детали в одно целое и не давая ступице провернуться под нагрузкой. Позиция рассчитана на трансмиссию мототрактора Shifeng 240, где линия ВОМ одновременно раскручивает гидронасос.

Как работает шпоночное соединение

Усилие принимают боковые грани: они опираются на стенки пазов вала и ступицы, а верхняя плоскость нагрузку не несет и оставляет монтажный зазор. Пока грани держат прямоугольную геометрию, привод вращается без углового люфта, насос выходит на давление ровно, а навеска поднимается плавно и удерживает положение. Смятая шпонка ведет себя иначе: появляется стук в момент включения ВОМ, рывки при подъеме орудия и провалы давления в гидравлике.

Конструкция детали

Тело — прямоугольная стальная призма с параллельными рабочими гранями и снятыми фасками по ребрам и торцам. Фаски позволяют шпонке зайти в паз без закусывания и не дают кромке задирать стенки при посадке, а параллельные грани работают всей высотой, а не пятном контакта. Конструкция цельная, без составных элементов, поэтому ресурс соединения определяется точностью посадки и состоянием пазов вала и ступицы.

Когда шпонку меняют

• стук или щелчок в приводе в момент включения ВОМ и при подъеме навесного оборудования;
• угловой люфт между валом и ступицей шестерни либо полумуфтой;
• смятые, скругленные или подрезанные боковые грани старой шпонки;
• наклеп и заусенцы на кромках шпоночного паза вала;
• нестабильная работа гидравлики: насос то набирает давление, то теряет его под нагрузкой;
• разборка привода по другой причине — в этом случае ставят новую шпонку, а не возвращают снятую.

Как подобрать

Подбор идет по трем размерам: ширине, высоте и длине. Ширину и высоту снимают со старой шпонки штангенциркулем, а если она разбита — замеряют сам паз вала. Ширина должна повторять ширину паза: деталь садится плотно, от руки с легким нажимом или мягким постукиванием, но не забивается молотком и не имеет бокового зазора. Длину выбирают по рабочей части паза, чтобы шпонка не упиралась в буртик и не выступала за посадочное место ступицы. Перед покупкой стоит сравнить снятую деталь с новой по всем трем размерам и по форме торцов.

Установка

Паз вала зачищают от наклепа и заусенцев мелким надфилем, промывают от старой смазки и стружки, проверяют кромки паза ступицы. Шпонку заводят в паз ровно, без перекоса, при необходимости подбивая через мягкую проставку. Ступицу шестерни или полумуфту насаживают без резких ударов по торцу, следя за точным совпадением пазов. После сборки вал проворачивают вручную, убеждаются в отсутствии люфта, а первые минуты работы гидравлики контролируют на слух.

Шпонка относится к мелким расходным позициям, но именно она способна остановить технику в разгар работ. Пару таких деталей разумно держать в наборе запчастей к Shifeng 240: замена занимает несколько минут и возвращает приводу насоса жесткую связь с валом отбора мощности.
