Стакан вала отбора мощности (ВОМ) для КПП Mini мотоблока

Стакан вала отбора мощности (ВОМ) для КПП Mini

Корпусная деталь коробки передач мотоблока и мототрактора, которая держит выход вала отбора мощности и задает его положение относительно картера. Через нее проходит хвостовик ВОМ, на который навешивают активное оборудование — роторную косилку, помпу, снегоуборщик, фрезерные приставки. От состояния стакана напрямую зависят соосность вала, отсутствие люфта и герметичность выхода из коробки.

Конструкция

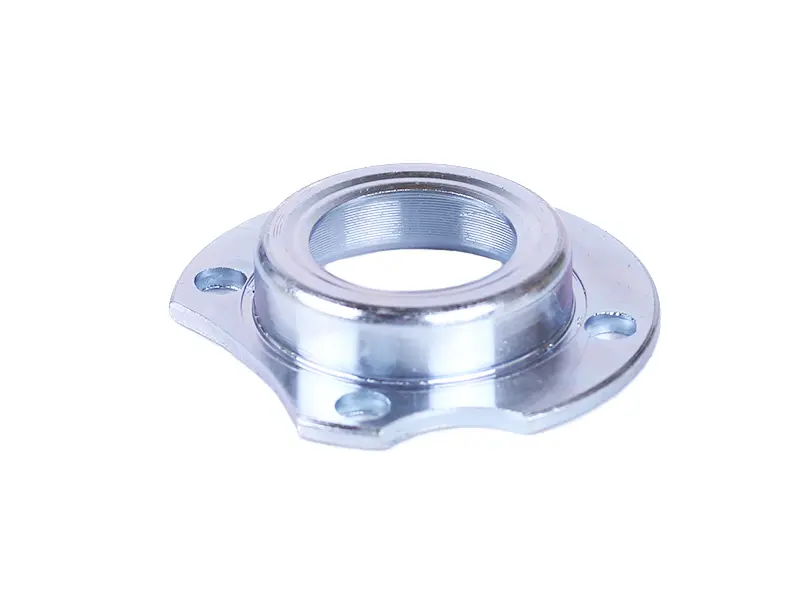

Деталь выполнена из стали с оцинкованным покрытием, которое защищает поверхность от коррозии при работе в сырости и в постоянном контакте с трансмиссионным маслом. Фланец имеет три крепежных отверстия, разнесенных по кругу: стакан притягивается к корпусу коробки болтами и фиксируется в одном положении, без возможности проворота. Внутренняя часть расточена со ступенчатым посадочным местом — в него садится опора вала, а торцевая проточка формирует упор и посадку под уплотнение. Наружный бурт выступает над плоскостью фланца и центрирует деталь в гнезде картера, поэтому вал выходит строго по оси, а не с перекосом.

Совместимость и подбор

Позиция относится к шестеренчатой коробке-редуктору серии Mini, которую ставят на мотоблоки и мототракторы с одноцилиндровыми двигателями 178F и 186F мощностью примерно 6–9 л.с. Такие агрегаты собирают под марками Кентавр, Зубр, Форте, Садко, Weima и под другими брендами, использующими ту же платформу узлов. Ориентируйтесь именно на тип коробки, а не на название техники: под общим словом «мотоблок» встречаются разные редукторы, и стаканы у них не взаимозаменяемы.

Перед покупкой снимите старую деталь и сравните ключевые размеры: диаметр центрирующего пояска, глубину и диаметр внутренней расточки под опору вала, количество и шаг крепежных отверстий, высоту бурта над фланцем. Совпадение этих параметров обеспечивает ровную посадку в картер без подгонки, правильный вылет хвостовика ВОМ и нормальную работу уплотнения.

Когда требуется замена

• появился масляный подтек в районе выхода вала отбора мощности;
• хвостовик ВОМ качается, при покачивании чувствуется радиальный люфт;
• посадочное место разбито и опора вала проворачивается в стакане;
• сорвана резьба или разбиты крепежные отверстия фланца;
• деталь деформирована или треснула после удара либо закусывания навесного оборудования.

Установка

Работу выполняют на разобранном приводе: сливают масло, отсоединяют навеску, снимают старый стакан вместе с уплотнением. Посадочное гнездо картера зачищают от остатков герметика и заусенцев, новую деталь заводят без перекоса и затягивают болты крест-накрест равномерным моментом — перетяжка одного края уводит вал в сторону и быстро убивает уплотнение. Опору вала и уплотнительное кольцо разумно менять сразу, пока узел вскрыт: повторная разборка коробки ради одной изношенной детали занимает больше времени, чем сама замена.

Стакан ВОМ относится к ремонтным позициям трансмиссии, которые меняют по факту износа посадки. Своевременная замена сохраняет геометрию выхода вала и не дает изношенной опоре разбивать картер и шестерни. Если техника регулярно работает с активным навесным оборудованием, деталь имеет смысл держать в запасе вместе с уплотнением.
