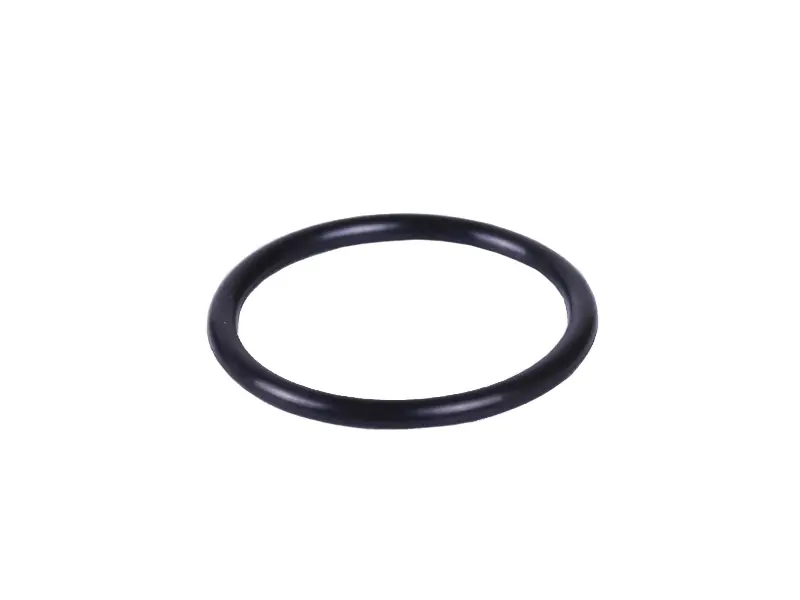

Манжет стакана ВОМ КПП Mini (кольцо уплотнительное)

Манжет стакана ВОМ для коробки передач Mini

Резиновое уплотнительное кольцо ставится по посадочному пояску стакана вала отбора мощности и закрывает стык между стаканом и корпусом шестеренчатой коробки передач серии Mini. Пока кольцо сохраняет эластичность, трансмиссионное масло остается в картере, а внутрь не проходят пыль, влага и грунтовая взвесь — обычная среда для мотоблока или мототрактора, который работает в поле, на огороде и на грунтовых дорогах.

Кольцо имеет круглое сечение и изготовлено из маслостойкой резины. Это статическое уплотнение: оно не трется о вращающийся вал, как сальник, а обжимается между двумя металлическими поверхностями при затяжке крепежа стакана. Отсюда и характер износа — резина не протирается, а постепенно теряет упругость, твердеет от температуры и масла, дает остаточную деформацию и перестает выбирать зазор в стыке.

Когда пора менять уплотнение

• После любого снятия стакана ВОМ: старое кольцо повторно почти никогда не садится герметично, его меняют при обратной сборке.
• При масляном запотевании или подтеке по периметру стакана — влажная кромка с налипшей пылью видна сразу.
• При ремонте подшипника или сальника вала отбора мощности, когда узел все равно разбирается.
• Если кольцо задубело, сплющилось, покрылось трещинами или имеет надрезы, оставшиеся от предыдущей сборки.

Подбор ведут по конкретной коробке. Серия Mini — это шестеренчатая КПП, которую ставят на мотоблоки и мототракторы с дизельными двигателями воздушного охлаждения серий 178F и 186F, поэтому сначала сверяют тип коробки и посадочное место стакана. Снятое кольцо удобно положить рядом с новым: должны совпасть внутренний диаметр и толщина шнура. Кольцо большего диаметра или заметно более тонкое при затяжке либо выдавится из канавки, либо не даст стакану сесть на место, и стык снова начнет пропускать масло.

Установка

Посадочную поверхность стакана и ответную плоскость корпуса очищают от остатков старого уплотнителя, масляного нагара и грязи, затем протирают насухо. Новое кольцо смазывают тонким слоем трансмиссионного масла — так оно ровно ложится в канавку и не подворачивается при заходе стакана. Стакан заводят без перекоса, крепеж подтягивают крест-накрест и равномерно, без чрезмерного усилия: перетяжка расплющивает резину и сокращает срок службы уплотнения. После сборки проверяют и доводят до нормы уровень масла в коробке, а стык осматривают повторно после первых часов работы.

Такие кольца имеет смысл держать в запасе вместе с сальниками и прокладками коробки. Изношенное уплотнение дает течь трансмиссионного масла, уровень в картере падает, а шестерни и подшипники начинают работать на масляном голодании — ремонт после этого обходится куда дороже самой резинки. Позиция рассчитана на плановый ремонт КПП, обслуживание вала отбора мощности и устранение подтеков после длительной эксплуатации техники.
