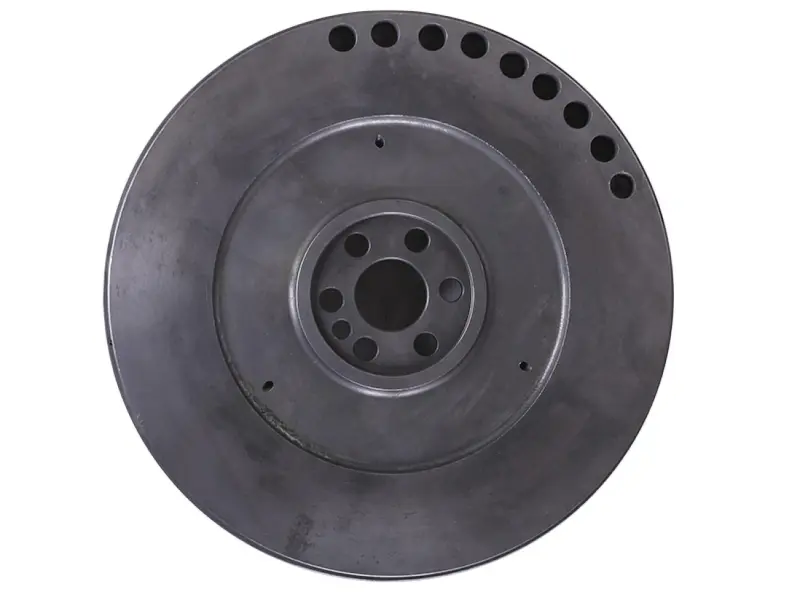

Маховик двигателя CF3B24T для мототрактора

Маховик двигателя CF3B24T

Массивный стальной диск, который садится на фланец коленчатого вала дизеля CF3B24T и принимает на себя всю работу сцепления. Он накапливает кинетическую энергию на такте расширения и отдаёт её на тактах сжатия, поэтому от его состояния напрямую зависят ровный холостой ход, тяга на низких оборотах и способность мототрактора не глохнуть под резким ростом нагрузки — при вспашке, работе фрезой или трогании с гружёным прицепом.

Когда деталь пора менять

Плоскость, по которой работает ведомый диск сцепления, вырабатывается неравномерно: на ней появляются задиры, кольцевые борозды, следы локального перегрева и потемнение от длительной пробуксовки, а по кромке иногда идут трещины. Такая поверхность уже не даёт сцеплению схватывать плавно, момент передаётся рывками, а новый ведомый диск на выработанной плоскости стирается за считаные часы работы. Вторая частая причина замены — сорванные или разбитые резьбы под корзину, повреждённое центральное посадочное отверстие и биение диска после неаккуратного демонтажа с коленвала. Собирать свежий комплект сцепления на изношенный маховик бессмысленно: поверхность нужно либо восстанавливать шлифовкой, либо ставить новую деталь.

Конструкция

• Цельный литой диск большого диаметра с плоской обработанной поверхностью трения под ведомый диск сцепления.
• Центральная ступица с посадочным отверстием и группой крепёжных отверстий под фланец коленчатого вала.
• Резьбовые отверстия на рабочей плоскости для крепления корзины сцепления.
• Ряд сквозных отверстий по кромке обода.
• Развитый по массе обод — основной запас инерции, который сглаживает неравномерность вращения многоцилиндрового дизеля.

Преимущества

• Большая масса обода держит обороты при кратковременных перегрузках, поэтому двигатель уверенно тянет плуг или фрезу без провалов и остановок.
• Ровная обработанная плоскость трения даёт сцеплению полное прилегание по всей площади: старт получается плавным, а ведомый диск не подгорает по одной стороне.
• Точная ступица с готовым отверстием под болты коленвала позволяет собрать узел без подгонки и минимизирует биение после сборки.
• Цельная стальная заготовка спокойно переносит нагрев от пробуксовок сцепления и не теряет геометрию при длительной работе на тяжёлом грунте.

Как подобрать

• Ориентируйтесь на модель силового агрегата: деталь рассчитана на дизель CF3B24T, у других серий отличаются диаметр диска и посадка ступицы.
• Приложите снятую деталь и сверьте наружный диаметр, диаметр центрального отверстия, количество и шаг крепёжных отверстий ступицы.
• Проверьте расположение резьбовых отверстий под вашу корзину сцепления и диаметр ведомого диска, чтобы вся поверхность трения работала целиком.
• Отдельно оцените состояние зубчатого венца: при выкрошенных или скруглённых зубьях стартер будет проскакивать, и венец подбирают под тот же диаметр обода.

Установка

Перед сборкой очистите фланец коленвала и посадочный поясок ступицы от старого герметика, задиров и нагара, продуйте резьбовые отверстия. Болты крепления затягивайте равномерно, крест-накрест, с фиксатором резьбы — ослабленное крепление быстро разбивает отверстия ступицы. После затяжки проверьте торцевое биение поверхности трения индикатором и только затем ставьте ведомый диск и корзину. Поверхность перед установкой обезжирьте: следы масла или консерванта приводят к пробуксовке сцепления с первых минут работы.

Замена маховика уместна при капитальном ремонте мотора, после перегрева сцепления, при вибрации и стуках на холостых оборотах, а также когда предыдущая деталь повреждена при разборке. Ставьте его комплектно с проверенным ведомым диском и корзиной — так узел получает одинаковый ресурс, а техника возвращается к нормальной тяге и мягкому включению передачи.
