Маслозаборник масляного насоса двигателя JD3102

Маслозаборник масляного насоса двигателя JD3102

Приёмная часть системы смазки трёхцилиндрового дизеля JD3102 — мотора, который устанавливают на минитракторы семейства Jinma 404. Через эту деталь масляный насос забирает масло из поддона и подаёт его дальше по каналам двигателя, поэтому от её целостности напрямую зависят давление на прогретом моторе и ресурс вкладышей, распределительного вала и поршневой группы.

Конструкция и принцип работы

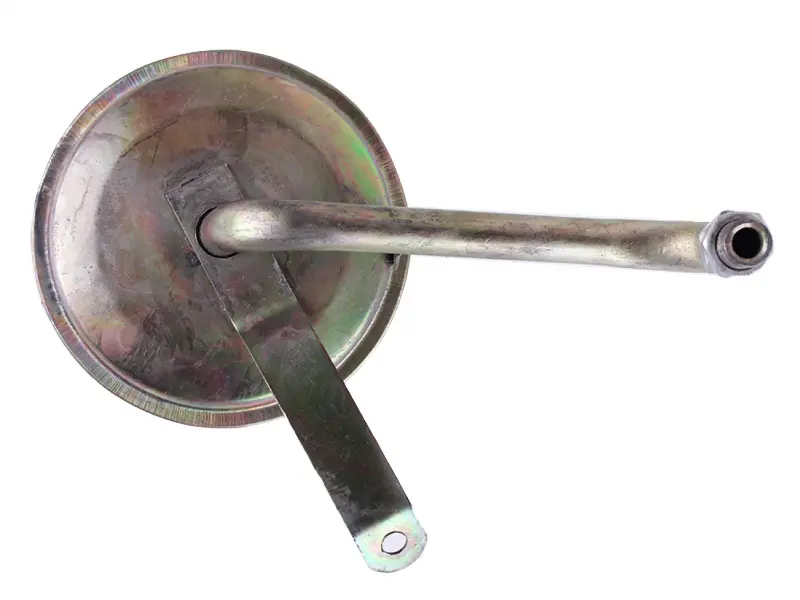

Основа — штампованная приёмная чашка, жёсткая стальная трубка и плоский кронштейн с отверстием под крепёжный болт. Чашка опущена почти к самому дну поддона: масло идёт в насос с минимальной высоты, а забор остаётся стабильным и при небольшом остатке в картере, и при кренах, обычных для пахоты и работы на склоне. Трубка заканчивается штуцером с накидной гайкой — этим соединением маслозаборник притягивается к приёмному каналу насоса. Кронштейн жёстко фиксирует трубку на блоке и разгружает соединение от вибрации, из-за которой на уставших деталях появляются трещины и подсос воздуха. Стальные поверхности покрыты защитным гальваническим слоем, который спокойно переносит горячее масло и конденсат внутри картера.

Признаки, по которым деталь меняют

• падение давления масла на горячем двигателе при исправном насосе и нормальном уровне в поддоне;
• трещина или надлом трубки возле чашки либо возле штуцера — типичный итог вибрации и усталости металла;
• деформация чашки после удара по поддону, посадки на камень или неаккуратной разборки;
• сорванная резьба штуцера: соединение не держит затяжку и подсасывает воздух;
• обломанный, разогнутый или потерявший отверстие кронштейн;
• плотные отложения в приёмной части после длительной работы на просроченном масле или после задира.

Подбор по геометрии

Главные ориентиры при выборе — семейство двигателя и посадочные размеры: длина и изгиб трубки, диаметр и резьба штуцера, вылет кронштейна относительно чашки, положение крепёжного отверстия. Снятую деталь удобно положить рядом с новой и сверить эти точки: трубка должна повторять траекторию до насоса, чашка — вставать на ту же глубину относительно дна поддона, а отверстие кронштейна — совпадать с резьбой на блоке. Проверка занимает минуту, зато исключает ситуацию, когда поддон уже снят, а деталь не встаёт по месту. На двигатели другой размерности такой маслозаборник не переставляют: и длина тракта, и присоединительный размер рассчитаны под масляный насос JD3102.

Установка и первый пуск

Работу выполняют со снятым поддоном. Картер промывают от шлама, оценивают состояние уплотнения поддона, затем наживляют штуцер от руки, чтобы не перекосить резьбу, ставят на место кронштейн и только после этого затягивают соединение и крепёжный болт. Перекос при затяжке — самая частая причина последующего подсоса воздуха и «плавающего» давления. После сборки заливают свежее масло, запускают мотор и дают ему поработать на холостых оборотах, контролируя показания датчика и отсутствие подтёков по стыку. Замену приёмной части логично совмещать со сменой масла и фильтра, а при капитальном ремонте — с ревизией самого насоса и промывкой каналов.

Обновление приёмного тракта возвращает системе смазки нормальную подачу без вскрытия блока и обходится куда дешевле последствий масляного голодания — задранных вкладышей, изношенных шеек коленвала и перебранной поршневой. Деталь стоит держать в ремонтном комплекте вместе с прокладкой поддона, если минитрактор работает с полной нагрузкой, на неровном грунте или с длинными сменами.
