Кулачок распредвала выпускной DL190-12 Xingtai 120 AMG

Выпускной кулачок распредвала DL190-12 Xingtai 120 AMG управляет открытием выпускного клапана через привод клапанного механизма. Его профиль задаёт движение привода при вращении распределительного вала: подъём, удержание клапана открытым и возвращение к закрытому положению. От состояния рабочей поверхности и правильного положения кулачка на валу зависит своевременный выпуск отработавших газов из цилиндра.

Конструкция и причины замены

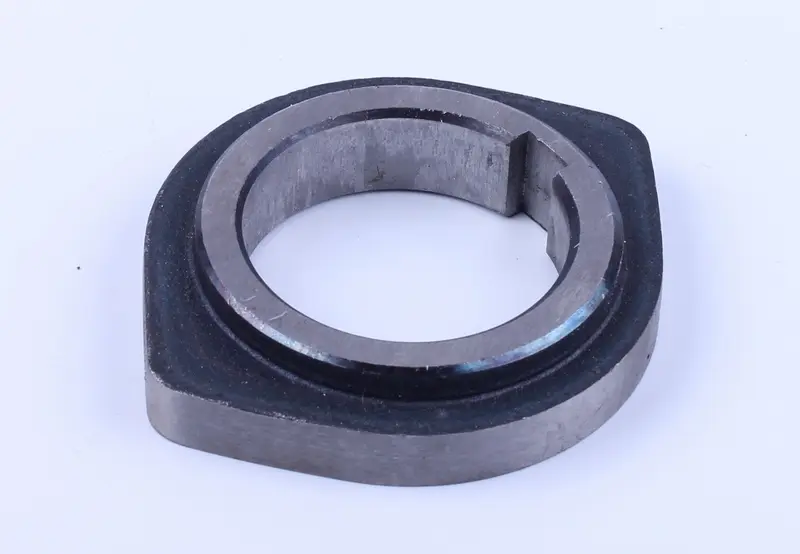

Деталь выполнена в виде отдельного кулачка с центральным посадочным отверстием, внутренним пазом и выступающим кольцевым участком вокруг отверстия. Наружный контур имеет участок подъёма, который передаёт движение сопряжённой детали привода. При подборе имеют значение и этот профиль, и посадка на вал: одинаковое на первый взгляд отверстие ещё не означает, что кулачки взаимозаменяемы.

Поводом для замены служат выкрашивание, задиры, трещины и заметная выработка поверхности, по которой работает привод клапана. Отдельно проверяют отверстие и паз: повреждение их кромок или ослабление посадки мешают сохранять заданное положение детали. Износ профиля может уменьшать ход клапана и нарушать его работу. Стук в клапанном механизме, потеря тяги или неустойчивая работа двигателя требуют проверки, но сами по себе ещё не указывают именно на кулачок. Подобные симптомы возможны и при неправильном клапанном зазоре либо износе сопряжённых деталей.

Что сверить при подборе

Сопоставьте снятый выпускной кулачок с заменой по диаметру и форме посадочного отверстия, ширине детали, размерам внутреннего паза и расположению кольцевого выступа. Проверьте наружный профиль, высоту подъёма и угловое положение паза относительно выступающей части кулачка. Эти признаки определяют, как деталь сядет на вал и в какой момент начнёт воздействовать на привод клапана. Впускной кулачок нельзя выбирать взамен выпускного только по сходству посадки.

Измерения лучше выполнять на очищенной детали, учитывая выработку: изношенный участок не даёт надёжного образца первоначального размера. Вместе с кулачком осмотрите посадочное место распределительного вала, детали его фиксации и контактную поверхность толкателя либо другого сопряжённого звена привода. Задиры или выкрашивание на ответной поверхности могут быстро повредить новый профиль. Сопутствующие детали заменяют по состоянию, а причину недостаточной смазки или перекоса устраняют до сборки.

Особенности установки

До снятия зафиксируйте расположение кулачка и последовательность соседних деталей. При сборке ориентируйтесь на предусмотренные двигателем установочные метки и порядок фиксации: положение изношенной или смещённой детали не следует принимать за единственный образец. Посадочные поверхности очищают, проверяют на заусенцы и собирают предусмотренным для такого соединения способом. Нельзя компенсировать несовпадение отверстия или паза ударами по рабочему профилю либо произвольной подгонкой.

После закрепления проверяют отсутствие нежелательного смещения, правильность фаз и клапанный зазор по руководству двигателя. Контактные поверхности смазывают при сборке. Перед запуском механизм осторожно проворачивают вручную, контролируя свободный ход и последовательность движения клапанов. Ошибка в профиле или угловом положении кулачка нарушает выпуск, а в механизме с недостаточным зазором между клапаном и поршнем может привести к их контакту.
