Крышка правая блока цилиндра DL190-12 Xingtai 120 AMG

Правая крышка блока цилиндра DL190-12 Xingtai 120 AMG закрывает соответствующий проём блока двигателя. При исправном прилегании и уплотнении она отделяет внутреннюю полость от внешней среды, помогает удерживать рабочую жидкость внутри и препятствует попаданию загрязнений. Для такой детали важны целый корпус, ровная посадочная поверхность и совпадение креплений: от них зависит плотность соединения после сборки.

Конструкция крышки

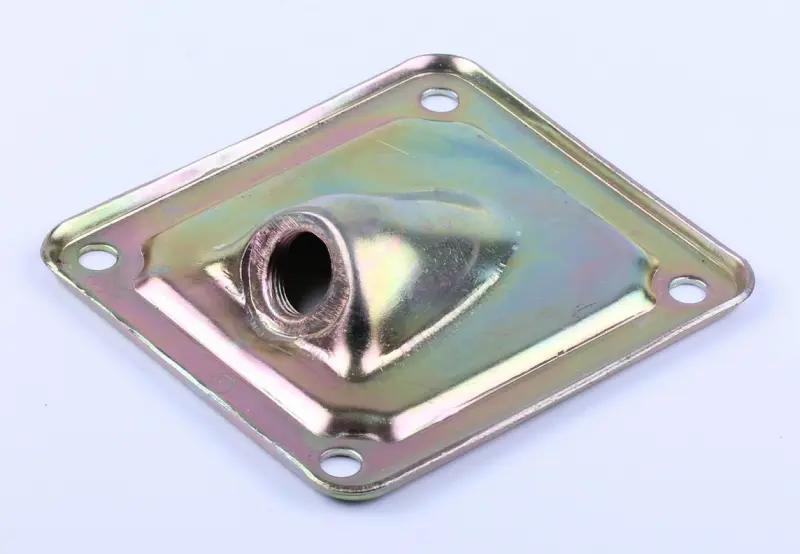

Крышка имеет прямоугольный контур со скруглёнными углами, приподнятый край и четыре крепёжных отверстия по углам. В средней части расположен выпуклый участок с выступающей горловиной и внутренней резьбой. При подборе нужно учитывать не только внешний контур, но и положение горловины относительно отверстий: крышка должна встать в штатное положение без перекоса и помех со стороны соседних деталей.

Когда требуется замена

Поводом снять и проверить крышку становятся следы подтекания по стыку, трещины, повреждение резьбы горловины или деформация возле креплений. Край может потерять плоскостность после удара, неравномерной затяжки либо отделения крышки с усилием. Если корпус целый, а негерметичность связана только с уплотнением, сначала оценивают состояние уплотнения и ответной поверхности блока: одна новая крышка не устранит повреждение посадочного места.

Что сверить при подборе

Снятую деталь сравнивают по длине и ширине, форме прилегающего края, расположению и диаметру четырёх крепёжных отверстий. Отдельно проверяют высоту выпуклой части, направление горловины, диаметр и шаг её резьбы. Совпадение отверстий само по себе недостаточно: различие по высоте или положению выступающей части может помешать установке. Ответная резьбовая деталь должна подходить без переходников и попыток затянуть соединение силой.

Осмотрите крепёж и уплотнение стыка. Болты с повреждённой резьбой, деформированные шайбы и затвердевшее либо порванное уплотнение мешают получить равномерный прижим. При разборке также стоит проверить края отверстий на блоке и место соединения с горловиной. Тип уплотнения и способ его установки выбирают по устройству снятого соединения и требованиям двигателя; лишний герметик не компенсирует кривую крышку.

Особенности установки

Работу выполняют на остановленном остывшем двигателе. Область вокруг крышки очищают, а при наличии жидкости за ней заранее принимают меры против её вытекания. После снятия удаляют остатки старого уплотнения, не повреждая поверхность блока и не допуская попадания мусора внутрь. Новую крышку сначала прикладывают без затяжки и проверяют свободное совпадение отверстий. Крепёж наживляют вручную, затем подтягивают постепенно и равномерно с усилием, предусмотренным для двигателя.

Нельзя притягивать болтами крышку, которая не садится на место: так можно деформировать край, сорвать резьбу или получить неплотный стык. После сборки проверяют прилегание по периметру и соединение горловины, затем контролируют отсутствие подтекания при пробном запуске. Повторное появление следов жидкости требует проверки причины, а не дополнительной затяжки наугад.
