Крышка подшипника КПП левая 2/3/4 передачи Xingtai 24B, Shifeng 244, Taishan 24 AMG

Левая крышка подшипника коробки переключения передач для Xingtai 24B, Shifeng 244 и Taishan 24. Обозначение по передачам — 2/3/4. Деталь закрывает область подшипника в корпусе КПП и устанавливается на предусмотренную для неё привалочную поверхность. При ремонте коробки крышку подбирают по месту установки и геометрии снятой детали: одного совпадения названия техники недостаточно.

Конструкция и назначение

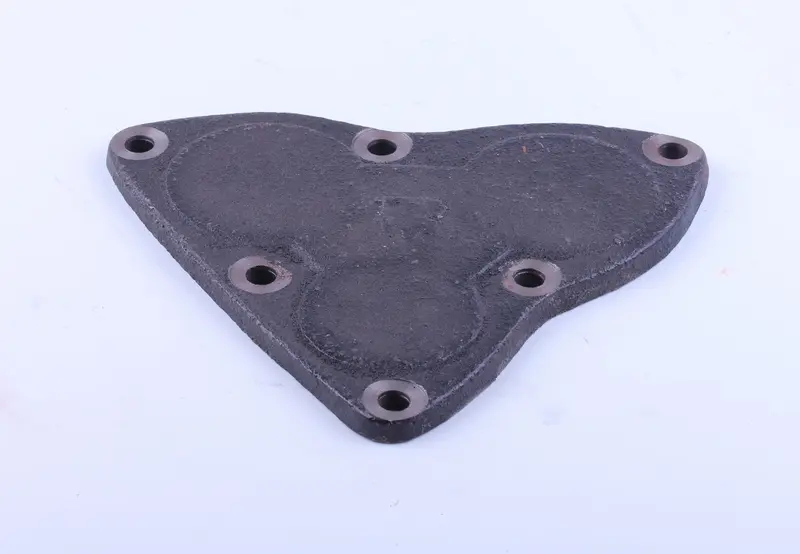

Крышка имеет фигурный контур с тремя выраженными выступами и шестью крепёжными отверстиями. Вокруг отверстий расположены ровные кольцевые площадки. Такая форма требует точного совпадения с ответной частью корпуса: крепёж должен проходить свободно, а крышка — прилегать без перекоса. При сравнении учитывайте не только наружный силуэт, но и устройство стороны, обращённой к подшипнику.

Исправная крышка сохраняет закрытым место установки подшипника. Для её работы важны целостность корпуса, состояние крепёжных отверстий и плотное прилегание по стыку. Трещина, скол на кромке или деформация могут нарушить соединение даже тогда, когда все болты удаётся поставить на место. Затягивание крепежа с избыточным усилием не исправляет повреждённую плоскость.

Когда нужна замена

Поводом для замены служат трещины, обломанные участки возле отверстий, повреждённая привалочная поверхность и деформация после удара или неравномерной затяжки. Следы масла по стыку требуют проверки: причиной может оказаться уплотнение или ослабленный крепёж, поэтому сами по себе они ещё не означают повреждение крышки. Шум и люфт со стороны подшипника также нужно оценивать отдельно — новая крышка не устраняет износ самого подшипника.

Что сверить при подборе

Сопоставьте левое расположение крышки, наружный контур, число отверстий, их диаметры и расстояния между центрами. Проверьте толщину в местах крепления, форму внутренней стороны, наличие выступов и углублений на снятом образце. Если конструкция предусматривает центрирующий участок, его размеры должны совпасть. Ошибка по глубине или форме внутренней поверхности способна помешать посадке крышки либо вызвать нежелательный контакт с деталями коробки.

Отдельно сравните способ уплотнения стыка и расположение крепежа. Болты должны соответствовать предусмотренной длине: слишком длинный крепёж может упереться раньше, чем крышка будет прижата, а слишком короткий не обеспечит нужного зацепления резьбы. Не рассверливайте отверстия и не притягивайте несовпадающую деталь болтами — это создаёт перекос и нагрузку на края крышки.

Особенности установки

Перед снятием очистите участок вокруг крышки, чтобы грязь не попала внутрь КПП. При разборке сохраните порядок расположения уплотнений и регулировочных деталей, если они предусмотрены конструкцией. Очистите привалочные поверхности от остатков старого уплотнения, не повреждая кромки. Заодно осмотрите подшипник, доступную часть посадочного места и резьбу крепёжных отверстий; повреждённый крепёж и изношенное уплотнение замените.

Сначала установите крышку без усилия и наживите весь крепёж. Затягивайте болты постепенно и равномерно, соблюдая порядок и момент из руководства по ремонту техники. Применяйте предусмотренный для этого соединения способ уплотнения. После сборки проверьте прилегание по периметру, отсутствие подтекания масла и посторонних звуков при контрольной работе коробки.
